MAX1011

Экономичный, 6-ти разрядный АЦП с пропускной способностью 90 М выборок/с

Отличительные особенности:

• Высокая частота дискретизации: 90 М выборок/с
• Низкая рассеиваемая мощность: 215 мВт
• Отличные динамические характеристики:
      5.85 ENOB (эффективное количество битов) при 20 МГц, аналоговый входной сигнал
      5.7 ENOB при 50 МГц, аналоговый входной сигнал
• INL (интегральная нелинейность) и DNL (дифференциальная нелинейность) ±1/4LSB (младшего значащего разряда), типичное значение
• Входное смещение ±1/4LSB (тип)
• Встроенный источник опорного напряжения (ИОН)
• Встроенный тактовый генератор с возможностью использования внешнего генератора
• Полоса входных усилителей с полно- дифференциальными входами 55 МГц (-0.5 дБ)
• Выбираемый пользователем, диапазон входных сигналов (двойная амплитуда): 125 мВ, 250 мВ, или 500 мВ
• Рассогласование смещения между каналами 1/4 LSB (тип)
• Рассогласование усиления 0.1 дБ и фазы 0.5, типичные
• Работа с одинарными/дифференциальными входными сигналами
• Гибкое питание, 3.3 В, CMOS- совместимые цифровые выходы

Области применения:

• Приемники с дискретизацией ПЧ
• Приемники VSAT
• Широкополосные сети LAN (WLAN)
• Измерительные приборы

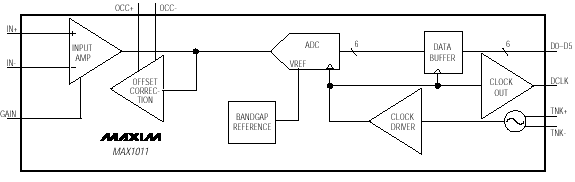

Функциональная схема:

Расположение выводов:

Описание:

ИС MAX1011 является 6-ти разрядным, аналого - цифровым преобразователем (АЦП), обладающим высокой скоростью преобразования, низким энергопотреблением, диапазонами входных сигналов, выбираемыми пользователем, встроенным источником опорного напряжения (ИОН) и тактовым генератором. АЦП преобразует аналоговые сигналы в выходной сигнал двоичного кода со скоростями дискретизации, вплоть до 90 М выборок/с. Возможность непосредственного подключения демодулированных полосовых сигналов делает ИС MAX1011 идеальной для использования в широком диапазоне коммуникационных и контрольно- измерительных приложений.

Входной усилитель ИС MAX1011 имеет полно- дифференциальный вход, полосу аналогового сигнала 55 МГц (-0.5 дБ) и, программируемые пользователем, диапазоны с двойной амплитудой входного сигнала 125 мВ, 250 мВ, или 500 мВ. При подключении входных сигналов по переменной составляющей, входное смещение, типично, не превышает 1/4 LSB. Динамические рабочие характеристики: количество эффективных бит (ENOB) составляет 5.85 при входном аналоговом сигнале 20 МГц, или 5.7 ENOB при входном сигнале 50 МГц.

ИС MAX1011 имеет однополярное напряжение питания аналоговых каскадов +5 В и цифровых каскадов +3.3 В, для упрощения согласования с 3.3 В - процессорами цифровой обработки сигналов и с микропроцессорами. ИС выпускается в корпусе 24-pin SSOP.

Документация:

111 Kb Engl Описание микросхемы
