MAX1002

Экономичный, двухканальный, 6-ти разрядный АЦП с пропускной способностью 60 М выборок/с

Отличительные особенности:

• INL (интегральная нелинейность) и DNL (дифференциальная нелинейность) ±1/4LSB (младшего значащего разряда), типичное значение
• Рассогласование.смещения"меж-уC.каналамиРс)LSB (тип)
• Рассогласование усиления 0.1 дБ и фазы 0.5, типичные
• Встроенный источник опорного напряжения (ИОН)
• Два согласованных, 6-ти разрядных, 60 М выборок/с АЦП
• Отличные динамические характеристики:
      5.85 ENOB (эффективное количество битов) при 20 МГц, аналоговый входной сигнал
      5.7 ENOB при 50 МГц, аналоговый входной сигнал
• Встроенный тактовый генератор с возможностью использования внешнего генератора
• Полоса входных усилителей с полно- дифференциальными входами 55 МГц (-0.5 дБ)
• Выбираемый пользователем, диапазон входных сигналов (двойная амплитуда): 125 мВ, 250 мВ, или 500 мВ
• Работа с одинарными/дифференциальными входными сигналами
• Однополярное питание +5 В
• Выходы TTL
• Возможна замена улучшенной версией ИС MAX1003: 90 М выборок/с, +3.3 В, CMOS - совместимые выходы

Области применения:

• Приемники сигналов DBS (Direct Broadcast Satellite)
• Приемники VSAT
• Широкополосные сети LAN (WLAN)
• Телевизионные приставки кабельного телевидения

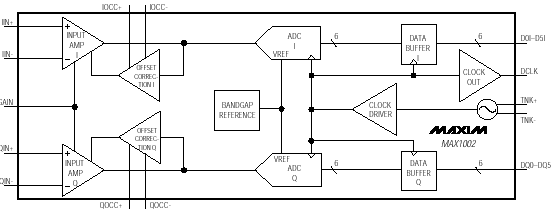

Функциональная схема:

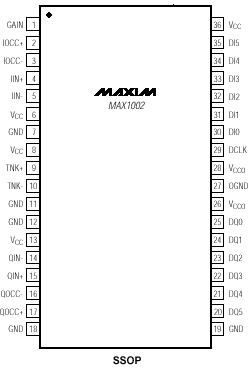

Расположение выводов:

Описание:

ИС MAX1002 является двухканальным, 6-ти разрядным, аналого - цифровым преобразователем, обладающим высокой скоростью преобразования, низким энергопотреблением, диапазонами входных сигналов, выбираемыми пользователем, встроенным источником опорного напряжения (ИОН) и тактовым генератором. Двухканальный, параллельный АЦП разработан для преобразования демодулированных полосовых аналоговых сигналов входной фазы (I) и квадратурного сигнала (Q) (модуляция QPSK) в 6-ти разрядный, смещенный, двоично - кодированный сигнал на скоростях дискретизации до 60 М выборок/с, при типичной интегральной нелинейности (INL), и дифференциальной нелинейности (DNL), составляющих 1/4 LSB.

Возможность непосредственного подключения демодулированных полосовых сигналов I и Q к ИС MAX1002 делает ее идеальной для использования в приложениях непосредственного телевизионного вещания (DBS), VSAT и в демодулирующих приложениях QAM16.

Входные усилители ИС MAX1002 имеют полно- дифференциальные входы, полосу аналоговых сигналов 55 МГц (-0.5 дБ) и, программируемые пользователем, диапазоны с двойной амплитудой входного сигнала 125 мВ, 250 мВ, или 500 мВ. При подключении входных сигналов по переменной и составляющей X1 разброс параметров между каналами типично составляет усиление лов 55дБГцсмещениеБ) иLSB; фазовое смещение, 0.5. Динамические рабочие характеристики: количество эффективных бит (ENOB) составляет 5.85 при входном аналоговом сигнале 20 МГц, или 5.78 ENOB при входном сигнале 50 МГц.

ИС MAX1002 имеет однополярное напряжение питания +5 В и TTL- совместимые цифровые выходы. ИС выпускается в корпусе 36-pin SSOP и предназначена для работы в коммерческом температурном диапазоне (от 0°С до +70°С).

Документация:

106 Kb Engl Описание микросхемы
