MAX100

8-ми разрядный, 250 М выборок/с АЦП с системой выборки/фиксации

Отличительные особенности:

• Скорость преобразования 250 М выборок/с
• Эффективность разрядов 6.8 при 125 МГц
• Интегральная нелинейность менее, чем 1/2 LSB (младшего значащего разряда)
• 50 Ом- согласованные, дифференциальные, или одиночные входы
• Диапазон входных сигналов 270 мВ
• Входы для источников опорного напряжения (ИОН)
• Логарифмические входы ИОН
• Конфигурируемые двухканальные выходные каналы данных
• ECL- совместимые выходы с фиксацией
• Низкий уровень ошибок, менее 10-15 метастабильных состояний
• Встроенный, подключаемый демультиплексор 8:16
• Корпус типа 84-pin Ceramic Flat Pack

Области применения:

• Быстродействующие цифровые измерительные приборы
• Высокоскоростное преобразование сигналов
• Медицинское оборудование
• Радарное/ сонарное оборудование
• Физика высоких энергий
• Коммуникации

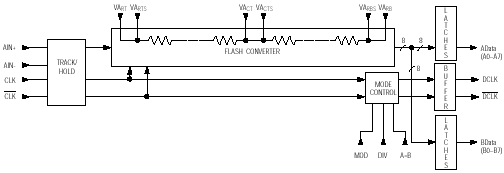

Типовая схема включения:

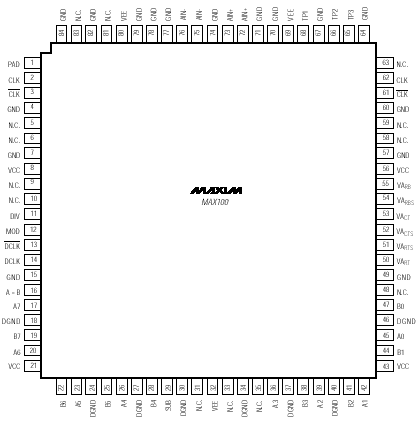

Расположение выводов:

Описание:

ECL- совместимый, 250 М выборок/с, 8-ми разрядный аналого- цифровой преобразователь (АЦП) MAX100 производит прецизионную оцифровку аналоговых сигналов в диапазоне от DC до 125 МГц. Производимая, с применением передового биполярного техпроцесса Maxim, ИС MAX100 содержит высококачественный усилитель выборки/фиксации (T/H), а также дискретизатор в едином керамическом, уплощенном корпусе.

Инновационная конструкция, содержащая встроенные усилители T/H с исключительно широкой полосой 1.2 ГГц и апертурной нестабильностью задержки менее 2 пс, позволяет получать высокий уровень (6.8) эффективности разрядов. Специализированная конструкция выходов компараторов и декодирующая схемотехника позволяет уменьшить ошибки, вызываемые выпадением кода. Вероятность искажения кода по причине метастабильного состояния сокращена до менее, чем 1 ошибки на 1015 тактовых циклов. В отличие от АЦП другого типа, которые могут иметь ошибки, приводящие к искажению полно- диапазонных или слабых сигналов, ИС MAX100 ограничивает эту величину до уровня менее 1 LSB.

Аналоговые входы имеют возможность работы, либо с дифференциальными, либо с одиночными сигналами в диапазоне 270 мВ. Входы подключения источников опорного напряжения (ИОН) позволяют проводить полномасштабную калибровку диапазона входных сигналов, или реализовывать логарифмический режим. Выход средней точки ИОН предназначен для приложений, которым необходима модификация выходного кодирования для определяемой пользователем, билинейной выходной характеристики. Использование раздельных сильно/слабо- токовых корпусных выводов обеспечивает повышенный уровень помехоустойчивости и высочайший уровень точности.

Двухканальные выходные порты данных обеспечивает возможность работы в нескольких режимах вывода данных для упрощения согласования сигналов. Данные режимы могут быть сконфигурированы, либо как одиночные, либо как идентичные сдвоенные ECL выходы с фиксацией. Также, имеется режим демультиплексирования 8:16, который снижает скорость выходного потока данных в два раза, относительно тактовой частоты.

Для приложений, требующих более высоких скоростей потока данных, обращайтесь к описанию ИС MAX101, которая обеспечивает скорости преобразования, вплоть до 500 М выборок/с.

Документация:

123 Kb Engl Описание микросхемы
