MAX1419

15 битный АЦП с производительностью 65 MSPS и уровнем шума -79.3 dBFS, предназначенный для обработки сигналов основной полосы

Отличительные особенности:

• Производительность 65 MSPS
• Уровень шума -79.3 dBFS
• Превосходные динамические характеристики:
      - С/Ш = 76.2 дБ при частоте входного сигнала 15 МГц и AIN =-1 dBFS
      - Одночастотные SFDR1/SFDR2 = 93.1/95.5 dBc при частоте входного сигнала 15 МГц и AIN =-1 dBFS
      - Многочастотный SFDR = -91 дБ при fIN1 = 10 МГц и fIN2 = 15МГц
• Длительность переходных колебаний менее 0.25 пс
• Максимальный допустимый размах входного дифференциального сигнала 2.56 В
• КМОП совместимый выход, данные на котором представлены в двоично-дополнительном коде
• Раздельные выходы сигналов индикации правильности данных и выхода за пределы динамического диапазона
• Гибкий входной буфер синхросигнала

Области применения:

• Базовые станции сотовых систем связи
• Системы местной радиосвязи
• Одно- и многочастотные приемники
• Многостандартные приемники
• Приемники стандарта E911
• Схемы линеаризации характеристик УМ
• Системы обработки сигналов антенных решеток

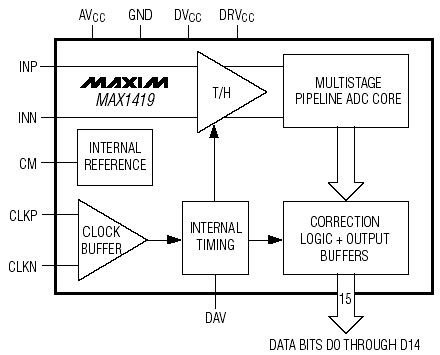

Фунцкиональная схема MAX1419:

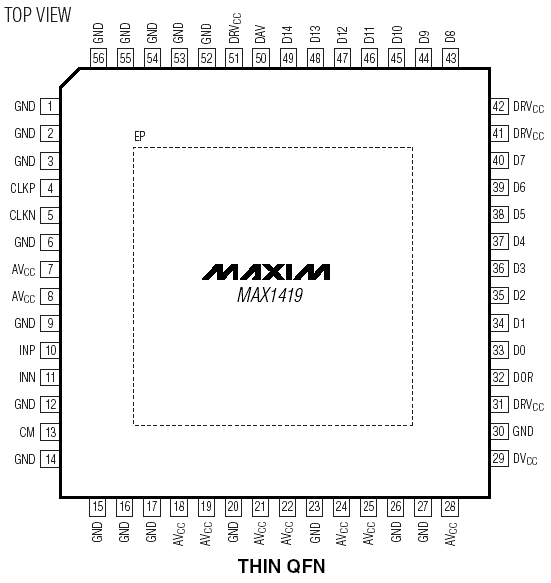

Расположение выводов MAX1419:

Общее описание:

MAX1419 - быстродействующий высококачественный 5 В аналого-цифровой преобразователь, имеющий полностью дифференциальное широкополосное УВХ и 15 - битный преобразователь. MAX1419 оптимизирован для применения в многоканальных многочастотных приемниках, в которых требуется обеспечить большой динамический диапазон. Уровень шума MAX1419, равный -79.3 dBFS, позволяет увеличить чувствительность приемника.

MAX1419 имеет двухтональный SFDR = -91 dBc при частотах входных сигналов 10 МГц и 15 МГц. Превосходное отношение С/Ш, равное 76.2 дБ, одночастотный SFDR (SFDR1/SFDR2), равный 93.1/95.5 dBc при fIN = 15 МГц и частота дискретизации 65 MSPS делают его идеальным для использования в высококачественных цифровых приемниках.

MAX1419 имеет 5 В питание аналоговой части, 3 В питание цифровой части, максимальный допустимый размах входного дифференциального сигнала 2.56 В и частоту дискретизации 65 MSPS. УВХ имеет полосу пропускания по уровню 1 дБ 200 МГц.

MAX1419 имеет параллельный КМОП- совместимый выход, данные на котором представлены в двоично-дополнительном коде. Для обеспечения возможности ведения обмена данными с различными устройствами АЦП имеет отдельный вывод питания интерфейса, напряжение на котором может быть от 2.3 до 3.5 В. MAX1419 упакован в 8х8 мм 56 выводной QFN корпус и имеет рабочий температурный диапазон от -40°C до +85°C.
