MAX1201

2.2 М выборок/с, 14-ти разрядный АЦП с функцией автокалибровки и с однополярным питанием +5 В

Отличительные особенности:

• Монолитный, 14-ти разрядный, 2.2 М выборок/с АЦП
• Отношение сигнал/шум 83 дБ
• Динамический диапазон, ограниченный шумами (SFDR): 91 дБ
• Дифференциальная нелинейная погрешность: 0.3 LSB (младшего значащего разряда)
• Интегральная нелинейная погрешность: 1.2 LSB
• Однополярное питание:
      Аналоговая часть +5 В
      Цифровые каскады +3 В
• Низкий уровень рассеиваемой мощности: 269 мВт
• Автокалибровка по - требованию
• Выходы с тремя состояниями, формат: с дополнением до двух

Области применения:

• xDSL
• Измерения
• Медицинское оборудование визуализации
• Сканнеры
• Системы инфракрасной визуализации
• Спектральный анализ

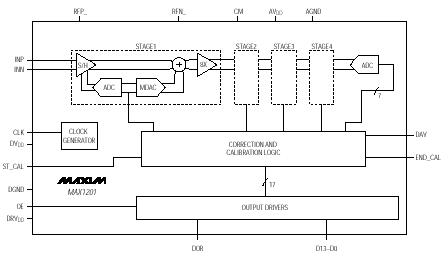

Блок - схема:

Расположение выводов:

Описание:

ИС MAX1201 является 14-ти разрядным, монолитным, аналого- цифровым преобразователем (АЦП), обеспечивающим скорости преобразования, вплоть до 2.2 М выборок/с. Данная ИС, основанная на технологии CMOS, имеет полно- дифференциальную, конвейерную архитектуру, с цифровой системой коррекции погрешности и короткой процедурой автокалибровки, которая исправляет отклонения значений емкости конденсаторов, и усиления, и обеспечивает 14-ти разрядную линейность при максимальной скорости преобразования. Встроенная система выборки/ хранения обеспечивает превосходные динамические характеристики, вплоть до частоты Найквиста. ИС MAX1201 имеет однополярное питание +5 В.

Полно- дифференциальные входы обеспечивают размах входного сигнала в диапазоне VREF. Использование режима одиночного входного сигнала, также возможно, с использованием двух операционных усилителей. Входы уровня источника опорного напряжения (ИОН), также, являются дифференциальными, с положительным входом (RFPF), типично, подключаемым к +4.096 В, и отрицательным (RFNF), подключаемым к аналоговому корпусу. Дополнительные входы (RFPS, RFNS) обеспечивают компенсацию внутренних и внешних паразитных сопротивлений, которые могут служить в качестве резистивных делителей напряжения.

Рассеиваемая, ИС мощность, типично, составляет всего 269 мВт при +5 В и скорости дискретизации 2.2 М выборок/с. ИС использует CMOS- совместимые, 14-ти разрядные, параллельные выходы с выводом данных в формате с дополнением до двух. ИС MAX1201 выпускается в корпусе 44-pin MQFP и специфицирована для эксплуатации в коммерческом (от 0С до +70С) и в расширенном (от -40С до +85С) температурных диапазонах.
