MAX1213

12 битный 1.8 В АЦП с производительностью 170 MSPS, предназначенный для использования в широкополосных системах

Отличительные особенности:

• Скоростей преобразования 170 MSPS
• Низкий уровень шума: -68 dBFS
• Отношение С/Ш = 65.2/62.8 дБ при fIN = 65/250 МГц
• SFDR = 78/71.4 dBc при fIN = 65/250 МГц
• NPR = 62/2 дБ при fNOTCH = 22 МГц и ширине полосы шума 35 МГц
• Однополярное 1.8 В питание
• Потребляемая мощность при скорости преобразования 170 MSPS: 975 мВт
• Встроенные УВХ и 1.24 В ИОН
• Встроенный делитель на 2 входных синхроимпульсов
• Цифровые LVDS выходы с выходом синхронизации данных

Области рименения:

• Беспроводные и проводные широкополосные коммуникационные системы
• Цифровые осциллографы
• Цифровые приемники
• Испытательное коммуникационное оборудование
• Радары и системы приема сигналов с ФАР
• Контрольно-измерительная аппаратура

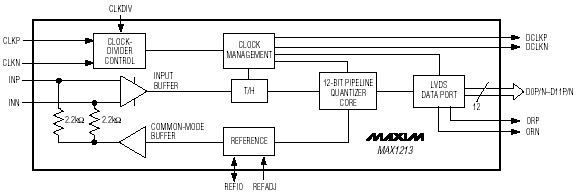

Структурная схема :

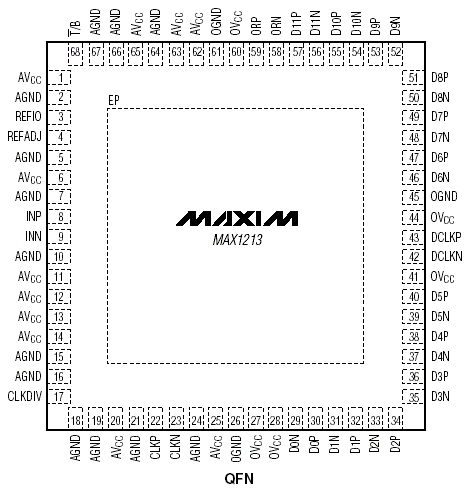

Расположение выводов :

Общее описание:

MAX1213 - полупроводниковый 12 битный АЦП с производительностью 170 MSPS, оптимизированный для обеспечения превосходных динамических характеристик при преобразовании сигналов ПЧ до 300 МГц. При скорости преобразования 170 MSPS прибор потребляет всего 975 мВт.

При скорости преобразования 170 MSPS и частоте входного сигнала 250 МГц MAX1213 имеет SFDR = 71.4 dBc. В полосе частот до 250 МГц отношение С/Ш изменяется не более, чем на 3 дБ, а среднее значение в полосе 10 МГц равняется 65.5 дБ. Это делает MAX1213 идеальным для использования в широкополосных системах связи.

MAX1213 работает от однополярного 1.8 В источника питания. Входной сигнал может быть дифференциальным или несимметричным и открытым или закрытым. Также АЦП имеет встроенный делитель на два входного синхросигнала, что позволяет ему работать при частоте внешнего синхросигнала до 340 МГц. Это позволяет снизить фазовый шум от источника синхросигнала. Для улучшения характеристик приборов рекомендуется использовать для синхронизации дифференциальный LVDS сигнал. Прибор имеет LVDS- совместимые выходы, а формат представления данных может быть выбран двоично-дополнительным или бинарным.

MAX1213 доступен в 68 контактном QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Выпускаются 8- и 10- битные аналоги MAX1213: MAX1122 (10- битный, 170 MSPS), MAX1123 (10- битный, 210 MSPS), MAX1124 (10- битный, 250 MSPS) и MAX1121 (8- битный, 250 MSPS).
