MAX1207

12 битный 65 Msps АЦП

Отличительные особенности:

• Превосходные динамические характеристики:
      - SNR=68.5 дБ при частоте входного сигнала fIN = 32.5 МГц
      - SFDR=88.7 dBc при частоте входного сигнала fIN = 32.5 МГц
• Потребление при 3.3 В питании:
      - 316 мВт (при синхронизации несимметричным сигналом)
      - 342 мВт (при синхронизации несимметричным сигналом)
• Способность работы от несимметричных или дифференциальных внешних синхросигналов
• Допустимый диапазон рабочего цикла входных синхроимпульсов от 20 до 80 %
• Полностью дифференциальный или несимметричный аналоговый вход
• Регулируемый диапазон входного сигнала
• Синфазный опорный сигнал
• Режим пониженного потребления
• КМОП- совместимый выход данных в двоично-дополнительном коде или коде Грея
• Индикатор установки данных, облегчающий реализацию интерфейса
• Индикатор выхода данных за пределы диапазона
• Миниатюрный 40 контактный тонкий QFN корпус
• Совместим по выводам с АЦП сигналов ПЧ MAX1211ETL

Области применения:

• Приемники сотовых, LMDS, MMDS, двухточечных, высоковольтных и WLAN систем
• Ультразвуковая и медицинская аппаратура обработки изображений
• Переносная контрольно-измерительная аппаратура
• Низкопотребляющие системы сбора и накопления данных

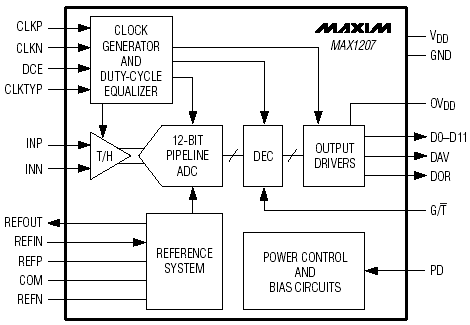

Структурная схема MAX1207:

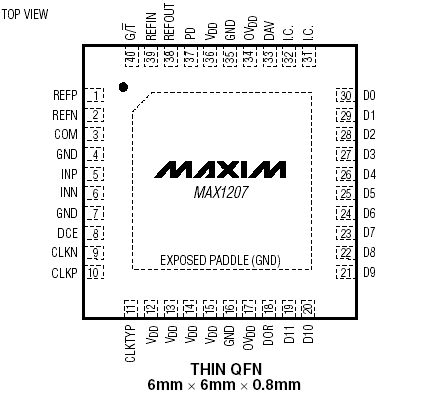

Расположение выводов MAX1207:

Общее описание:

MAX1207 - 3.3 В 12 битный 65 Msps АЦП, имеющий полностью дифференциальное широкополосное УВХ, работающее на встроенное малошумящее квантующее устройство. На вход прибора можно подавать как несимметричный, так и дифференциальный аналоговый сигнал. MAX1207 оптимизирован для работы в низкопотребляющих компактных устройствах с высокими динамическими характеристиками. Работая от однополярного источника питания от 3.15 до 3.60 В, MAX1207 потребляет всего 316 мВт, обеспечивая при этом отношение сигнал-шум 68.5 дБ в полосе частот до 32.5 МГц. В дополнение к низкому потреблению в рабочем режиме MAX1207 имеет режим, в котором потребляемая мощность может быть снижена до 150 мкВт за счет отключения прибора в свободные от преобразования интервалы времени.

MAX1207 способен работать как от внутреннего прецизионного ИОН, так и от внешнего. MAX1207 имеет синфазный вход опорного напряжения, что позволяет упростить разработку и уменьшить количество внешних компонентов при работе с дифференциальным внешним аналоговым сигналом.

MAX1207 способен работать как от несимметричных, так и от дифференциальных внешних синхроимпульсов. Входные синхроимпульсы могут иметь широкий диапазон изменения скважности, так как это изменение компенсируется встроенным эквалайзером.

Результаты преобразования АЦП доступны на выводах параллельной КМОП- совместимой шине. Формат выходных данных задается сигналом на выводе. Выходные данные могут быть представлены в двоично-дополнительном коде или кодом Грея. Выход индикатора установки правильных данных позволяет упростить реализацию цифрового интерфейса и уменьшить количество необходимых внешних компонентов. Прибор имеет отдельный вывод питания цифрового интерфейса, на который можно подавать напряжение в пределах от 1.7 до 3.6 В, что позволяет MAX1207 вести обмен данными с устройствами, имеющими напряжение питания, отличающееся от напряжения питания самого АЦП. MAX1207 доступен в 40 контактном 6x6x0.8 мм тонком QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Для устройств, в которых необходимо оцифровывать сигналы ПЧ можно использовать АЦП MAX1209 и MAX1211.
