MAX1127

Четырехканальный 12 битный 1.8 В АЦП с производительностью 65 MSPS и последовательным LVDS интерфейсом

Отличительные особенности:

• Четыре канала АЦП с последовательным LVDS/SLVS интерфейсом
• Превосходные динамические характеристики
      - Отношение С/Ш = 69.9 дБ при fIN = 19.3 МГц
      - SFDR = 92 dBc при fIN = 19.3 МГц
      - Коэффициент развязки каналов -87 дБ
• Сверхнизкое потребление
      - 135 мВт на канал (нормальный режим)
      - 1.2 мВт (дежурный режим)
• Возможность работы от синхроимпульсов с длительностью рабочего цикла от 20 % до 80%
• Автоподстройка внутренних синхроимпульсов к синхроимпульсам вывода данных
• Полностью дифференциальные аналоговые входы
• Максимальный допустимый размах входного дифференциального сигнала +-1.4 В
• Возможность работы от внутреннего/внешнего ИОН
• Режим тестирования для проверки трактов прохождения сигналов
• Выходные LVDS сигналы могут передаваться по микрополосковым линиям, нанесенным на платы из FR-4, на расстояние до 30 дюймов
• Компактный 68 выводной QFN корпус

Области применения:

• Ультразвуковые и медицинские системы обработки изображения
• Томографы
• Системы многоканальной связи
• Контрольно-измерительная аппаратура

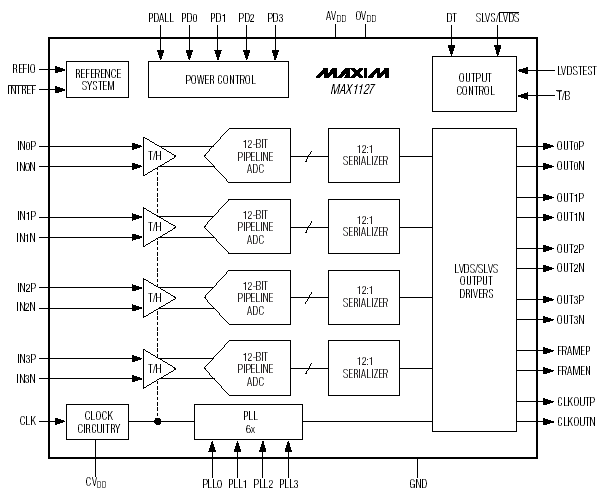

Фунцкиональная схема MAX1127:

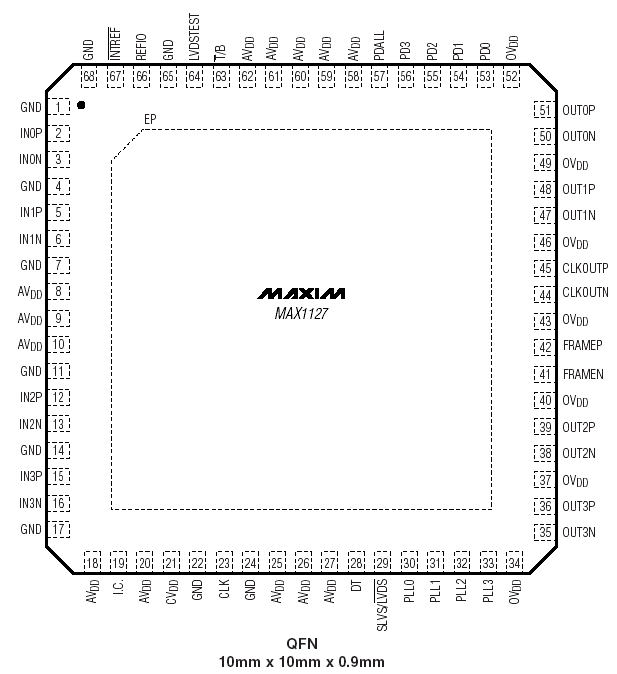

Расположение выводов MAX1127:

Общее описание:

MAX1127 - 12 битный четырехканальный АЦП с полностью дифференциальными входами, конвейерной архитектурой и цифровой системой коррекции ошибок. Этот АЦП оптимизирован для применения в низкопотребляющем оборудовании, требующем превосходных динамических характеристик при преобразовании. MAX1127 работает от однополярного источника питания от 1.7 до 1.9 В и потребляет всего 563 мВт, обеспечивая при частоте входного сигнала 19.3 МГц отношение С/Ш 69.9 дБ. Кроме того, MAX1127 имеет дежурный режим, ток потребления в котором менее 675 мкА.

Встроенный 1.24 В ИОН задает входной динамический диапазон АЦП. Если требуется увеличить точность опорного напряжения или динамический диапазон, то прибор может работать от внешнего ИОН.

Управление процессом преобразования осуществляется внешними несимметричными синхроимпульсами. Встроенный эквалайзер позволяет работать с синхроимпульсами, имеющими широкий диапазон изменения длительности рабочего цикла. Внутренняя схема ФАПЧ формирует высокочастотные LVDS синхроимпульсы.

MAX1127 имеет LVDS выходы сигналов данных, синхроимпульсов и кадровых стробов. Выходные данные могут быть представлены в двоичном или двоично-дополнительном коде.

MAX1127 доступен в миниатюрном 10x10x0.9 мм 68 выводном QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.
