MAX1186

Сдвоенный 10-разрядный ADC с частотой выборок 40 Msps, встроенным источником опорного напряжения, мультиплексируемыми параллельными выходами и с малым потреблением

Отличительные особенности:

• Однополярное напряжение питания 3 В
• Отличные динамические характеристики:
        отношение сигнал/шум (SNR) 59,4 dB при fIN = 20MHz
        динамический диапазон неискаженного сигнала (SFDR)72 dBc при fIN = 20MHz
• Малое потребление :
        35 мА – нормальный рабочий режим
        2,8 мА – режим Sleep
        1 мкА - режим Shutdown
• Согласование по усилению 0,02 dB и по фазе 0,25°
• Диапазон дифференциальных аналоговых входных напряжений ±1 ВP-P
• Полоса пропускания по входу 400 МГц, на уровне –3 dB
• 10-разрядная мультиплексируемая выходная шина
• Выбираемый пользователем формат выхода: двоичный или дополнением до двух
• 48-выводной корпус TQFP с улучшенными тепловыми характеристиками

Области применения:

• Обработка изображений с высоким разрешением
• Оцифровка I/Q каналов
• Выборка многоканальной IF
• Измерительная техника
• Видео применения
• Ультразвуковые применения

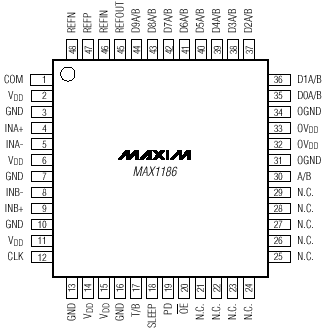

Расположение выводов

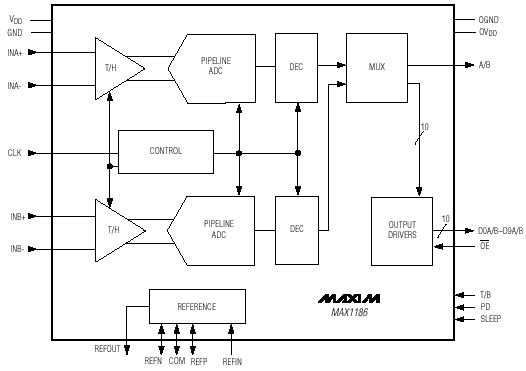

Структура

Описание:

Прибор MAX1186 – сдвоенный 10-разрядный аналого-цифровой преобразователь (ADC) с напряжением питания 3 В, располагающий полностью дифференциальными входами с встроенными схемами слежения/хранения (T/H), работающими на девятиступенчатый ADC с двухуровневым конвейером. Прибор MAX1186 оптимизирован под использование в таких применениях, как обработка изображений, измерительная аппаратура и средства цифровой коммуникации, для которых необходимы хорошие динамические характеристики при, одновременно, малом потреблении.

Прибор работает при однополярном напряжении питания в диапазоне от 2,7 до 3,6 В, потребляя всего 105 мВт, обеспечивая, в то же время, типовое SNR в 59,4 dB, при входной частоте 20 МГц и частоте выборок 40 Msps. Цифровые выхода A и B обновляются поочередно по нарастающему (CHA) и по падающему (CHB) фронтам тактового сигнала. Входные усилители, на которые сигнал поступает с T/H каскадов, обеспечивают полосу пропускания 400 МГц, на уровне –3 dB. Преобразователь может работать ив однополярном режиме. В дополнение к малому потреблению в рабочем режиме, прибор оснащен режимом sleep, с потреблением 2,8 мА и режимом power-down, в котором потребление составляет всего 1 мкА, что существенно снижает общее потребление в режиме ожидания.

Встроенные источники опорного напряжения 2,048 В обеспечивают полную шкалу преобразования для обоих ADC. Гибкая структура прибора, в случае необходимости в повышенной точности или расширения диапазона входного напряжения, позволяет использовать как встроенные, так и внешние источники опорного напряжения.

Сдвоенный аналого-цифровой преобразователь MAX1186 оснащен параллельным мультиплексируемым выходом с тремя состояниями, совместимым с CMOS логическими уровнями. Формат цифрового выхода, установкой специального вывода, может быть настроен на обычный двоичный формат или на формат дополнения до двух. Для увеличения гибкости выходного интерфейса, прибор оснащен отдельным выводом напряжения питания выходных каскадов, которое может находится в диапазоне от 1,7 до 3,6 В.

Аналого-цифровой преобразователь MAX1186 поставляется в 48-выводном корпусе TQFP-EP в исполнении для диапазона температур от -40°C до 85°C.
