MAX1183

Двухканальный, 10-ти разрядный, 40 М выборок/с, +3 В, экономичный АЦП с встроенным ИОН и параллельными выходами

Отличительные особенности:

• Однополярное питание +3 В
• Отличные динамические характеристики:
      Отношение сигнал/шум SNR= 59.6 дБ при fIN= 20 МГц
      Динамический диапазон, ограниченный шумами SFDR= 73 дБ при fIN= 20 МГц
• Низкий потребляемый ток:
      40 мА (рабочий режим)
      2.8 мА (режим ожидания / Sleep)
      1 мкА (режим отключения / Shutdown)
• Рассогласование усиления (0.02 дБ) и фазы (0.25) между каналами
• Широкий диапазон входных аналоговых дифференциальных сигналов 1 В (двойная амплитуда)
• Полоса входного сигнала 400 МГц, -3 дБ
• Встроенный, прецизионный +2.048 В источник опорного напряжения (ИОН)
• Программируемый пользователем, выходной формат данных:
      с дополнением до двух
      двоичный
• Корпус типа 48-pin TQFP с тепловым интерфейсом

Области применения:

• Обработка изображений высокого разрешения
• Оцифровка каналов I/Q
• Многоканальная дискретизация ПЧ
• Измерения
• Видео аппаратура
• Ультразвуковая аппаратура

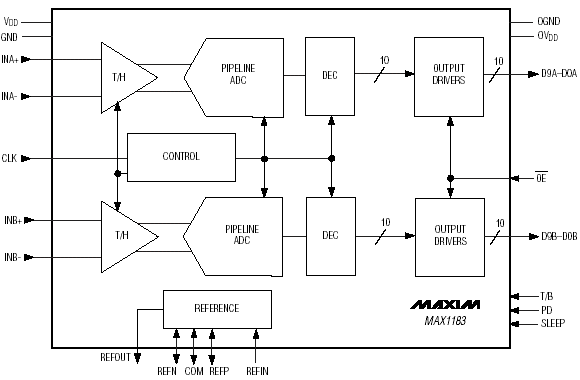

Функциональная схема:

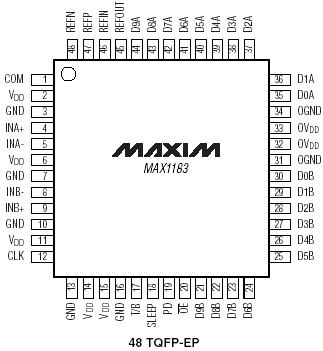

Расположение выводов:

Описание:

ИС MAX1183 является +3 В, двухканальным, 10-ти разрядным, аналого- цифровым преобразователем (АЦП), имеющим полно- дифференциальные, широкополосные входы с функцией выборки/ хранения (УВХ), которые управляют двумя внутренними, 9-ти каскадными АЦП конвейерного типа. ИС MAX1183 оптимизирована для использования в экономичных по питанию, быстродействующих приложениях обработки изображений, в измерительной аппаратуре и в цифровых коммуникационных приложениях. ИС MAX1183 имеет однополярное напряжение питания в диапазоне от +2.7 В до +3.6 В, потребляя всего 120 мВт, при обеспечении отношения сигнал/шум (SNR) 59.6 дБ (тип.) при частоте входного сигнала 20 МГц и скорости дискретизации 40 M выборок/с. Входные каскады с функцией выборки/фиксации (УВХ) имеют встроенные широкополосные усилители 400 МГц (-3 дБ). Преобразователи могут работать, также, и в режиме одиночных входных сигналов. Кроме экономичного рабочего режима, ИС имеет 2.8 мА режим ожидания, а также, 1 мкА режим отключения для экономии энергии в состоянии покоя.

Встроенный, прецизионный, +2.048 В источник опорного напряжения типа «Bandgap» определяет диапазон входных сигналов АЦП. Гибкая структура цепей ИОН позволяет использовать, как встроенный, так и внешний ИОНы, при необходимости использования еще более прецизионного ИОН, или при необходимости изменения диапазона напряжений входных сигналов.

ИС MAX1183 имеет параллельные, CMOS- совместимые выходные каскады с тремя логическими состояниями. Формат цифровых выходов устанавливается, с помощью отдельного входа управления, в стандартный двоичный режим, или в режим с дополнением до двух. ИС имеет отдельную шину питания выходных каскадов с напряжением от +1.7 В до + 3.6 В для обеспечения гибкости при согласовании выходных сигналов. ИС MAX1183 выпускается в корпусе 7 мм х 7 мм, 48- pin TQFP, и предназначена для работы в расширенном индустриальном диапазоне температур (от - 40С до +85С).

Выпускаются, совместимые по выводам, более и менее, быстродействующие версии ИС MAX1183. Обращайтесь к описанию ИС MAX1180 (105 М выборок/с), ИС MAX1181 (80 М выборок/с), ИС MAX1182 (65 М выборок/с), и ИС MAX1184 (20 М выборок/с). В дополнение к данным диапазонам скоростей, семейство ИС включает 20 M выборок/с версию с мультиплексированием выхода, цифровые данные которого представляются в режиме с чередованием на параллельном, 10 - ти разрядном выходном порту.

Документация:

495 Kb Engl Описание микросхемы
