MAX1123

10 битный 1.8 В АЦП с производительностью 210 MSPS и LVDS выходами, предназначенный для использования в широкополосных системах

Отличительные особенности:

• Скоростей преобразования 210 MSPS
• Отношение С/Ш = 57.4/56 дБ при fIN = 100/500 МГц
• SFDR = 74.5/62.6 dBc при fIN = 100/500 МГц
• Однополярное 1.8 В питание
• Потребляемая мощность при скорости преобразования 210 MSPS: 460 мВт
• Встроенные УВХ и ИОН
• Встроенный делитель на 2 входных синхроимпульсов
• Цифровые LVDS выходы с выходом синхронизации данных

Области применения:

• Беспроводные и проводные широкополосные коммуникационные системы
• Цифровые осциллографы
• Цифровые приемники
• Испытательное коммуникационное оборудование
• Радары и системы приема сигналов с ФАР
• Контрольно-измерительная аппаратура

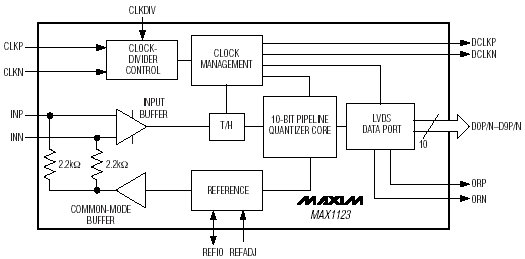

Фунцкиональная схема MAX1123:

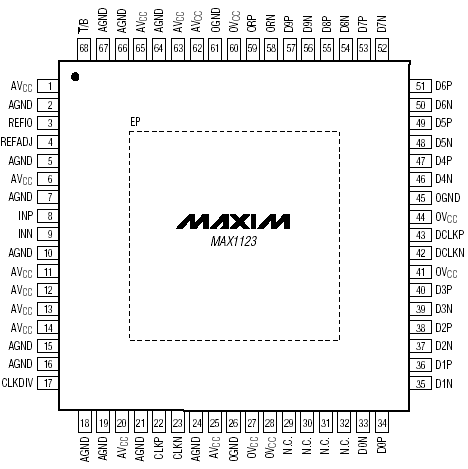

Расположение выводов MAX1123:

Общее описание:

MAX1123 - полупроводниковый 10 битный АЦП с производительностью 210 MSPS, оптимизированный для обеспечения превосходных динамических характеристик при преобразовании сигналов ПЧ до 500 МГц. При скорости преобразования 210 MSPS прибор потребляет всего 460 мВт.

При скорости преобразования 210 MSPS и частоте входного сигнала 100 МГц MAX1123 имеет SFDR = 74.5 dBc. В полосе частот до 500 МГц отношение С/Ш изменяется не более, чем на 1.5 дБ, а среднее значение в полосе 10 МГц равняется 57.4 дБ. Это делает MAX1123 идеальным для использования в широкополосных системах связи.

MAX1123 работает от однополярного 1.8 В источника питания. Входной сигнал может быть дифференциальным или несимметричным и открытым или закрытым. Также АЦП имеет встроенный делитель на два входного синхросигнала, что позволяет ему работать при частоте внешнего синхросигнала до 420 МГц. Это позволяет снизить фазовый шум от источника синхросигнала. Для улучшения характеристик приборов рекомендуется использовать для синхронизации дифференциальный LVDS сигнал. Прибор имеет LVDS- совместимые выходы, а формат представления данных может быть выбран двоично-дополнительным или бинарным.

MAX1123 доступен в 68 контактном QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

436 Kb Engl Описание микросхемы
