MAX1462

Низковольтный, экономичный, 16-ти разрядный АЦП с встроенной цифровой коррекцией

Отличительные особенности:

• Низковольтное питание (от 2.4 В до 3.6 В)
• Малошумящая, 310 мкА, встроенная система кондиционирования сигнала датчика
• Высокопрецизионный входной каскад имеет разрешающую способность по дифференциальному входному сигналу <400 нВ
• Встроенный DSP и EEPROM обеспечивают цифровую коррекцию погрешностей датчика
• 16-ти разрядный тракт сигнала компенсирует уровни смещения и чувствительности датчика и ассоциированные температурные коэффициенты
• 12-ти разрядный параллельный цифровой выходной сигнал
• Аналоговый выход
• Компенсация широких диапазонов уровней чувствительности и смещения датчика
• Одноступенчатый автоматизированный компенсационный алгоритм - повторных преобразований не требуется
• Встроенный температурный датчик
• 5-ти проводной, последовательный интерфейс с тремя состояниями отвечает требованиям широкомасштабного производства

Области применения:

• Измерительные приборы ручного применения
• Пьезорезистивные датчики и преобразователи давления и ускорения
• Зарядные устройства смарт - батарей
• Промышленные датчики и калибраторы давления
• Весы и тензометры
• Измерители расхода (потока)
• Микрокомпьютеры для подводного плавания и измерители уровня жидкости
• Гидравлические системы
• Автомобильные системы

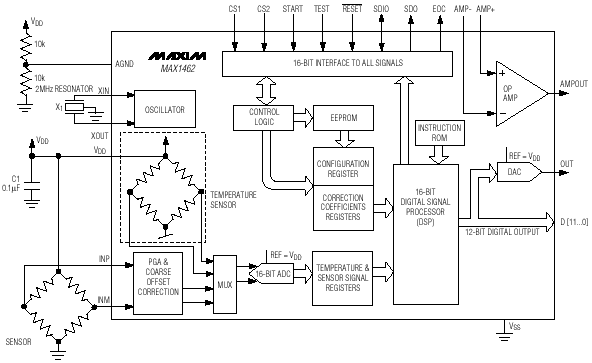

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX1462 является революционной концепцией в сфере обработки сигнала, согласно которой, выходной сигнал от встроенного 16-ти разрядного аналого- цифрового преобразователя (АЦП) подвергается цифровой коррекции во всем специфицированном диапазоне температур. Данное новшество может легко быть адаптировано для использования в автомобильном, технологическом и медицинском секторах рынка, в таких приложениях, как датчики и смарт - батареи. Цифровая коррекция сигнала обеспечивается встроенными: процессором цифровой обработки сигналов (DSP) и EEPROM, содержащим, программируемые пользователем, калибровочные коэффициенты. Вывод кондиционированного сигнала осуществляется в виде 12-ти разрядного, цифрового слова, и в виде логарифмического аналогового сигнала напряжения (пропорционального напряжению питания), с использованием встроенного 12-ти разрядного цифро- аналогового преобразователя (ЦАП). Незадействованный операционный усилитель может быть использован для организации фильтра аналогового выходного сигнала.

Аналоговый входной каскад включает: 2-х разрядный усилитель с программируемым уровнем усиления (PGA), и 3-х разрядный ЦАП грубого смещения (CO), который формирует выходной сигнал датчика. Предварительно - скорректированный сигнал подвергается оцифровке в 16-ти разрядном АЦП. DSP использует оцифрованный сигнал датчика, сигнал температурного датчика и коэффициенты коррекции, хранящиеся во встроенном EEPROM для выработки кондиционированного выходного сигнала.

Серийное, или мелкосерийное производство датчиков поддерживается с помощью полностью - цифрового, тестового интерфейса. Встроенные, в ИС MAX1462, тестовые функции обеспечивают интеграцию трех, традиционных для операции производства датчиков, процессов в единый, автоматизированный техпроцесс:

• Предварительное тестирование:
• Сбор данных по рабочим параметрам датчика под управлением головного тестового компьютера.
• Калибровка и компенсация:
• Вычисление и сохранение калибровочных и компенсационных коэффициентов, определяющихся по результатам предварительного тестирования датчика.
• Завершающая операция тестирования:
• проверка калибровки и компенсации датчика, без его извлечения из панели предварительного тестирования.

Макетный набор MAX1462 (EV kit) обеспечивает быстрое завершение стадий оценки и предварительной разработки, с использованием пьезорезистивных датчиков (PRT) и персонального компьютера с ОС Windows®. Дружественный пользователю, макетный набор EV kit, обеспечивает упрощение процесс мелкосерийной разработки. Для оценки функционирования ИС MAX1462 с конкретным датчиком нет необходимости полностью вникать в интерфейс тестовой системы, калибровочный алгоритм, или в многие другие детали процесса. Подключите датчик PRT к EV kit, подключите EV kit к параллельному порту ПК, подключите датчик к контрольному устройству возбуждения (в данном, случае, к контроллеру давления), и запустите программное обеспечение MAX1462 EV kit. Для проведения температурной компенсации датчиков требуется наличие термостата.

Документация:

242 Kb Engl Описание микросхемы
