MAX1167, MAX1168
Многоканальные 16 битные 200 kSPS АЦП
Отличительные особенности:
- 16- битное разрешение, INL = ±0.5 LSB и DNL <= ±1 LSB
- Однополярное 5 В питание
- Регулируемый уровень логических сигналов (от +2.7 до +5.25 В)
- Входной динамический диапазон от 0 до VREF
- Работа от встроенного 4.096 В или внешнего (от +3.8 В до AVDD) ИОН
- Полоса пропускания встроенного УВХ 4 МГц
- Внутренняя или внешняя синхронизация
- SPI/QSPI/MICROWIRE- совместимый последовательный интерфейс, кроме того, MAX1168 выполняет инициализируемые DSP преобразования
- 8- или 16- разрядный формат передачи данных (только MAX1168)
- 4- (MAX1167) или 8- канальный (MAX1168) входной мультиплексор, способный работать в режиме сканирования каналов или непрерывной выборки одного канала
- Низкое потребление:
2.9 мА при производительности 200 kSPS
1.45 мА при производительности 100 kSPS
145 мкА при производительности 10 kSPS
0.6 мкА в дежурном режиме
- Миниатюрные корпуса
16 контактный QSOP (MAX1167)
24 контактный QSOP (MAX1168)
Области применения:
- Устройства управления двигателем
- Устройства управления производственными процессами
- Промышленные модули ввода-вывода
- Системы сбора и накопления данных
- Измерители температуры
- Измерители ускорения

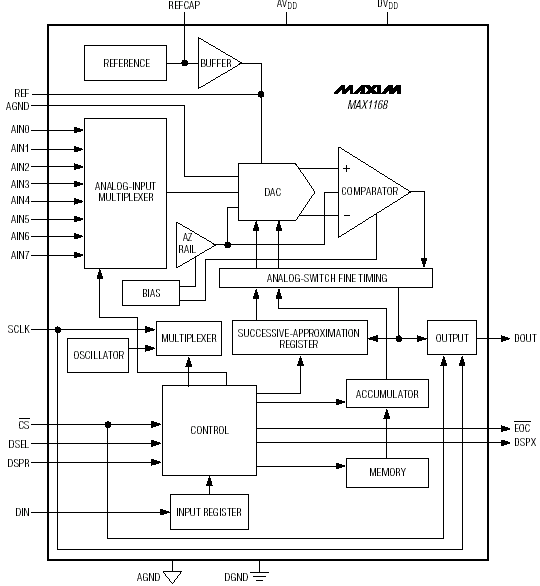

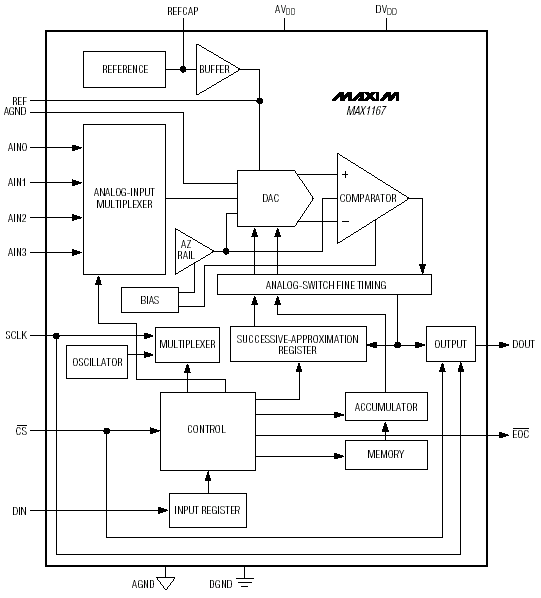

Блок- схема:

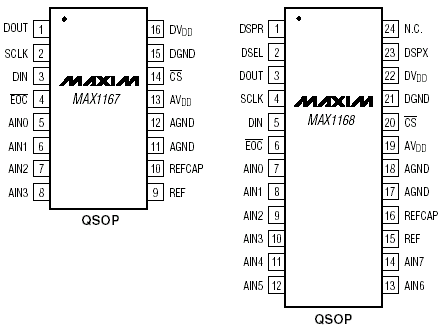

Расположение выводов:
Общее описание:
MAX1167/MAX1168 низкопотребляющие многоканальные 16 битные аналого-цифровые преобразователи (АЦП) последовательного приближения со встроенными +4.096 В ИОН, буферизированным входом внешнего ИОН, задающим генератором, режимом автоматического отключения и высокоскоростным SPI/QSPI/MICROWIRE- совместимым последовательным интерфейсом. MAX1167/MAX1168 работают от однополярного источника питания +5 В и имеют отдельный вывод питания линий цифрового интерфейса, что позволяет вести обмен данными с логикой, работающей от источника питания от +2.7 В до +5.5 В.
MAX1167/MAX1168 потребляют всего 2.9 мА (AVDD) =DVDD = +5 В) при производительности 200 kSPS и использовании внешнего ИОН. Функция AutoShutdown позволяет снизить потребление до 145 мкА при производительности 10 kSPS и до 10 мкА на более низких частотах дискретизации.
MAX1167 имеет 4- канальный входной мультиплексор, а MAX1168 - 8- канальный. Кроме того, MAX1168 может выполнять преобразования, инициализируемые DSP за счет наличия входов и выходов кадровой синхронизации. MAX1168 имеет вход выбора формата выходных данных (8- или 16- битное слово). Оба прибора имеют режим сканирования, который позволяет вести последовательную выборку всех каналов или непрерывную выборку одного канала.
Превосходная динамическая характеристика и низкое потребление, объединенные с простотой использования и встроенным ИОН, делают MAX1167/MAX1168 идеальными для контроля и сбора данных или других операций в системах, в которых низкое потребление и малые размеры являются критическими параметрами. MAX1167 доступен в 16 контактном QSOP корпусе, а MAX1168 - в 24 контактном QSOP корпусе. Оба прибора выпускаются в модификациях с рабочим температурным диапазоном от 0°C до +70°C и от -40°C до +85°C.
