MAX1132, MAX1133

16 битные 200 kSPS АЦП со встроенным ИОН, работающие от однополярного источника питания +5 В

Отличительные особенности:

• 200 kSPS (двухполярный) и 150 kSPS (однополярный) АЦП с УВХ
• 16 битное разрешение без потери данных
• Гарантированный INL = 1.5 LSB
• SINAD >= 85 дБ
• Однополярное питание + 5 В
• Потребление в однополярном рабочем режиме 7.5 мА
• Потребление в дежурном режиме 2.5 мкА
• Программно перестраиваемый однополярный и двухполярный входной динамический диапазон:
      От 0 до +12 В и ±12 В (MAX1132)
      От 0 до +4.096 В и ±4.096 В (MAX1133)
      Возможность работы от внешнего или внутреннего ИОН
• Возможность работы от внешнего или внутреннего задающего генератора
• SPI/QSPI/MICROWIRE- совместимый последовательный интерфейс
• Три программируемых пользователем логических выхода
• Миниатюрный 20 выводной SSOP корпус

Область применения:

• Управление производственным процессом
• Индустриальные модули ввода/вывода
• Системы сбора и накопления данных
• Медицинские приборы
• Переносная аппаратура и аппаратура с автономным питанием

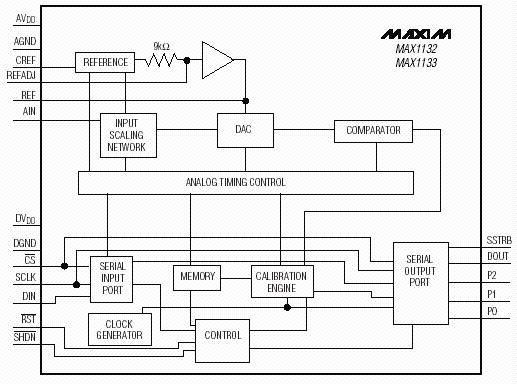

Структурная схема MAX1132, MAX1133:

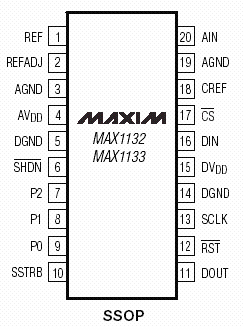

Расположение выводов MAX1132, MAX1133:

Общее описание:

MAX1132/MAX1133 - 16-разрядные АЦП с производительностью 200 kSPS. Приборы имеют SPI, QSPI и MICROWIRE совместимый последовательный интерфейс. АЦП содержат входной делитель, УВХ, задающий генератор, +4.096 В ИОН и три цифровых выхода для управления внешними устройствами (мультиплексорами или ПЛМ) в 20 выводном SSOP корпусе. Превосходные динамические характеристики (SINAD > = 85 дБ), высокое быстродействие (200 ksps) и низкое потребление (7.5 мА) делает эти приборы идеальными для использовании в оборудовании управления производственными процессами, контрольно-измерительной и медицинской аппаратуре. MAX1132 имеет входной динамический диапазон от 0 до +12 В (униполярный) или ±12 В (биполярный), в то время как MAX1133 - от 0 +4.096 В (униполярный) или ±4.096 В (биполярный). Приборы работают от раздельных источников питания (аналогового и цифрового) от +4.75 до +5.25 В, при производительности 10 kSPS потребляют менее 1 мА, а при более низких скоростях - потребление может быть снижено до 20 мкА. Выход последовательного строба (SSTRB) позволяет подключать приборы напрямую к DSP семейства TMS320. MAX1132/MAX1133 могут работать от внутреннего задающего генератора или использовать в качестве задающих тактовые импульсы последовательного интерфейса.

MAX1132/MAX1133 имеют схему автокалибровки, которая позволяет скорректировать смещение и линейность. Проведение калибровки позволяет оптимизировать параметры. Три программируемых пользователем логических выхода позволяют осуществить мультиплексирование 8 каналов или управление ПЛМ.
