MAX1069
58.6 kSPS 14 битный последовательный АЦП с 2 проводным интерфейсом в 14 выводном TSSOP корпусе
Характеристики:
- Быстродействующий I2C- совместимый последовательный интерфейс
400 кГц быстрый режим
1.7 МГц высокоскоростной режим
- Однополярное питание от +4.75 В до +5.25 В
- Регулируемый уровень логических сигналов от +2.7 до +5.5 В
- Встроенный +4.096 В ИОН
- Диапазон внешнего опорного напряжения от 1 В до AVDD
- Встроенный 4 МГц задающий генератор
- Частота дискретизации 58.6 kSPS
- Режим автоматического отключения AutoShutdown между преобразованиями
- Малая потребляемая мощность
5.0 мВт при 58.6 kSPS
4.2 мВт при 50 kSPS
2.0 мВт при 10 kSPS
0.23 мВт при 1 kSPS
3 мкВт в дежурном режиме
- Миниатюрный 14 выводной TSSOP корпус
Применение:
- Карманные переносные устройства
- Медицинские приборы
- Устройства с автономным питанием
- Удаленные системы с питанием от солнечных батарей
- Индикаторы уровня принимаемого сигнала
- Супервизоры питания

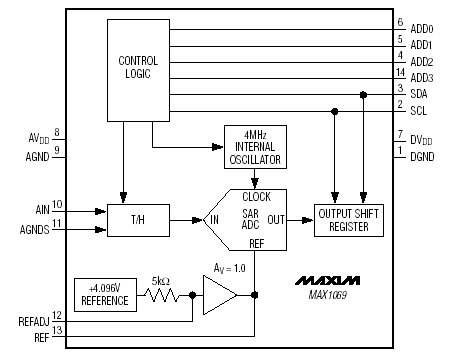

Структурная схема:
Расположение выводов:
Общее описание:
MAX1069 - маломощные 14 битные АЦП последовательного приближения. Устройство имеет режим автоматического понижения потребляемой мощности, 4 МГц задающий генератор, +4.096 В ИОН и I2C- совместимый 2 проводный последовательный интерфейс с быстрым и высокоскоростным режимами.
MAX1069 работает от однополярного источника питания и при максимальной скорости преобразования 58.6 kSPS потребляет 5 мВт. Инициализируемый автоматически между преобразованиями режим пониженного потребления AutoShutdown позволяет снизить потребляемый ток до 50 мкА при скорости преобразования 1 kSPS. Отдельное питание цифровой части прибора позволяет подключать напрямую к интерфейсу прибора цифровую логику с напряжением питания от +2.7 до +5.5 В.
MAX1069 производит преобразование входного униполярного сигнала, используя встроенный 4 МГц задающий генератор. Входной динамический диапазон определяется опорным напряжением (от встроенного ИОН или от внешнего источника от 1 В до AVDD).
Четыре адресных входа (ADD0-ADD3) позволяют использовать на одной шине до шестнадцати приборов MAX1069.
MAX1069 выпускается в 14 выводном TSSOP корпусе и имеет коммерческий и расширенные температурные диапазоны. Прибор MAX1169 является 16 битным аналогом данного прибора.
Документация:
| |
|
 |
443 Kb Engl Описание микросхемы |
|
