MAX1091, MAX1093

250 К выборок/с, + 3 В, 8-ми / 4-х канальные, 10-ти разрядные АЦП с +2.5 В, встроенным ИОН и параллельным интерфейсом

Отличительные особенности:

• 10-ти разрядное разрешение, нелинейность 0.5 LSB (младшего значащего разряда)
• Однополярное питание +3 В
• Регулируемый пользователем, логический уровень (от +1.8 В до + 3.6 В)
• Встроенный +2.5 В источник опорного напряжения (ИОН)
• Программно - конфигурируемый аналоговый входной мультиплексор:
      8-ми канальный, с одиночными сигналами/
      4-х канальный, с псевдо- дифференциальными сигналами (MAX1091)
      4-х канальный, с одиночными сигналами/
      2-х канальный, с псевдо- дифференциальными сигналами (MAX1093)
• Программно - конфигурируемые униполярные/ биполярные аналоговые входы
• Низкий потребляемый ток:
      1.9 мА (250 К выборок/с)
      1.0 мА (100 К выборок/с)
      400 мкА (10 К выборок/с)
      2 мкА, режим отключения (Shutdown)
• Встроенная система выборки/ фиксации с полосой полного сигнала 3 МГц
• Параллельный интерфейс, шириной в байт (8+2)
• Малая занимаемая площадь:
      28-pin QSOP (MAX1091)
      24-pin QSOP (MAX1093)

Области применения:

• Системы технологического контроля
• Управление энергопотреблением
• Системы сбора данных
• Регистраторы данных
• Системы мониторинга пациентов
• Сенсорные дисплеи

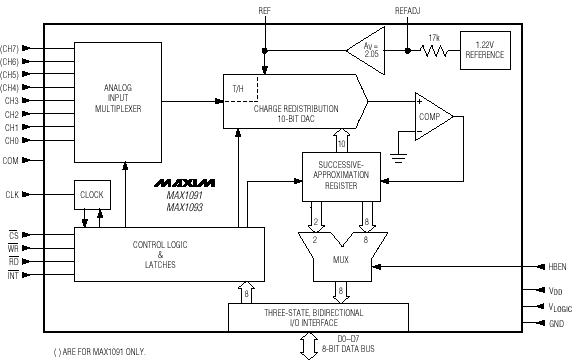

Типовая схема включения:

Расположение выводов:

Описание:

Экономичные, 10-ти разрядные, аналого- цифровые преобразователи (АЦП) MAX1091/MAX1093 используют алгоритм преобразования с последовательным приближением, имеют встроенную функцию автоотключения, малое время включения (2 мкс), встроенный тактовый генератор, +2.5 В источник опорного напряжения (ИОН), и быстродействующий, параллельный интерфейс, шириной в байт. ИС имеют однополярное напряжение питания +3 В аналоговой части, и отдельный вывод питания цифровой части VLOGIC , позволяющий им непосредственно подключаться к источникам питания с напряжениями от +1.8 В до +3.6 В.

Энергопотребление ИС составляет всего 5.7 мВт (VDD= VLOGIC) при максимальной скорости дискретизации 250 К выборок/с. Два режима пониженного энергопотребления с программным управлением позволяют ИС MAX1091/MAX1093 отключаться в промежутках между преобразованиями. Обращение к параллельному интерфейсу переводит их в рабочий режим. Данный алгоритм позволяет снижать энергопотребление ниже 10 мкА, при пониженных скоростях дискретизации.

Обе ИС имеют программно- конфигурируемые, униполярные/ биполярные и одиночные/псевдо- дифференциальные режимы работы аналоговых входов. В одиночном режиме ИС MAX1091 имеет 8 входных каналов, а ИС MAX1093 имеет 4 канала (4 и 2, соответственно, в псевдо- дифференциальном режиме).

Отличные динамический характеристики, низкое энергопотребление, простота использования, и малогабаритный корпус, делают данные преобразователи идеальными для использования в портативных приложениях сбора данных с питанием от батарей, а также, для других приложений, требующих низкого энергопотребления и минимального размера.

ИС MAX1091 выпускается в корпусе 28-pin QSOP, а ИС MAX1093 - в 24-pin QSOP. Для ознакомления с совместимыми по выводам, +5 В, 10-ти разрядными версиями, обращайтесь к описанию ИС MAX1090/MAX1092.
