MAX1026, MAX1028, MAX1030
10 битные 300 kSPS АЦП со встроенными FIFO, температурным датчиком и ИОН
Отличительные особенности:
- Встроенный температурный датчик, имеющий точность ±1°C
- 16 уровневый FIFO буфер
- Аналоговый мультиплексор с дифференциальным УВХ
16/12/8 несимметричных каналов
8/6/4 дифференциальных каналов (однополярных или двухполярных)
- Высокая точность: INL=±1 LSB, DNL=±1 LSB, отсутствие потери данных во всем рабочем температурном диапазоне
- Режим сканирования, внутреннее усреднение и внутреннее тактирование
- Низкое потребление от однополярного 5 В источника питания: 1.9 мА при 300 kSPS
- Встроенный 4.096 В ИОН или внешний дифференциальный ИОН
- 10 МГц 3- проводный SPI-/QSPI-/MICROWIRE- совместимый интерфейс
- Миниатюрный 28 выводной 5x5 мм QFN корпус
Области применения:
- Устройства слежения за состоянием системы
- Системы сбора и накопления данных
- Индустриальные системы управления
- Системы слежения за состоянием пациентов
- Регистрация данных
- Контрольно-измерительная аппаратура

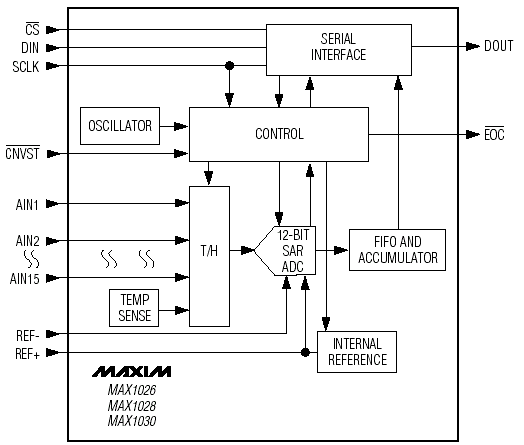

Блок- схема:

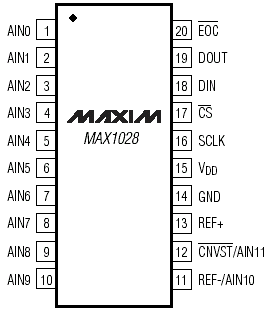

Расположение выводов:

Общее описание:
MAX1026/MAX1028/MAX1030 - последовательные 10- битные аналого-цифровые преобразователи со встроенными ИОН и температурным датчиком. Эти приборы имеют встроенный FIFO буфер, режим сканирования, внутреннее тактирование, внутреннее усреднение и режим снижения потребления AutoShutdown. Максимальная частота дискретизации - 300 kSPS при использовании внешних синхроимпульсов. MAX1030 имеет 16 входных каналов, MAX1028 - 12 входных каналов, а MAX1026 - 8 входных каналов. Все входные каналы могут быть настроены на работу в несимметричном или дифференциальном режиме с однополярными или двухполярными входными сигналами. Все три прибора работают от однополярного 5 В источника питания и имеют 10 МГц SPI/QSPI/MICROWIRE-совместимый последовательный порт.
MAX1030 выпускается в 28 выводном 5x5 мм QFN и 24 выводном QSOP корпусах. MAX1026/MAX1028 выпускаются только в QSOP корпусе. Все три прибора имеют расширенный рабочий температурный диапазон от -40°C до +85°C.
Документация:
| |
 |
