MAX1084, MAX1085
10 битные последовательные низко потребляющие АЦП со встроенным ИОН, работающие от однополярного источника питания и имеющие производительность 400/300 kSPS
Отличительные особенности:
- Работа от однополярного источника питания
от +4.5 до +5.5 В (MAX1084)
от +2.7 до +3.6 В (MAX1085)
- 10 битное разрешение
- Частота дискретизации 400 kSPS (MAX1084)
- Встроенное УВХ
- Встроенный 2,5 В ИОН
- Низкое потребление: 2.5 мА при 400 kSPS
- 3 проводный последовательный SPI/QSPI/MICROWIRE совместимый интерфейс
- Более быстродействующие совместимые по выводам аналоги приборов MAX1242/MAX1243
- 8- выводной SO корпус
Область применения:
- Переносная аппаратура сбора данных
- Системы сбора и накопления данных
- Медицинские приборы
- Приборы с автономным питанием
- Управление производственными процессами

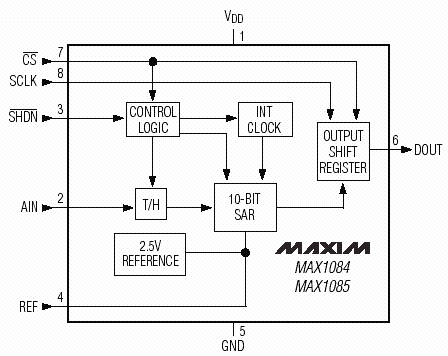

Структурная схема MAX1084, MAX1085:
Расположение выводов MAX1084, MAX1085:
Общее описание:
MAX1084/MAX1085 - 10 битные низко потребляющие аналого-цифровые преобразователи, содержащие широкополосное УВХ, высокоскоростной последовательный интерфейс и 2.5 В ИОН. MAX1084 работает от однополярного источника питания от +4.5 до +5.5 В; а MAX1085 работает от однополярного источника питания от +2.7 до +3.6 В.
3 - проводный последовательный интерфейс позволяет вести напрямую обмен данными с приборами, имеющими SPI/QSPI/MICROWIRE интерфейсы. Для выполнения преобразования приборы используют тактовые импульсы последовательного интерфейса.
Низкое потребление, миниатюрный корпус и простота использования делают эти приборы идеальными для применения в качестве преобразователей сигналов телеметрических датчиков, для применения в системах сбора и накопления данных или в других устройствах, в которых низкое потребление и малые размеры являются критическими параметрами. Приборы MAX1084/MAX1085 выпускаются в миниатюрных 8 выводных SO корпусах.
Эти приборы являются более быстродействующими совместимыми по выводам аналогами приборов MAX1242/MAX1243.
