MAX1403

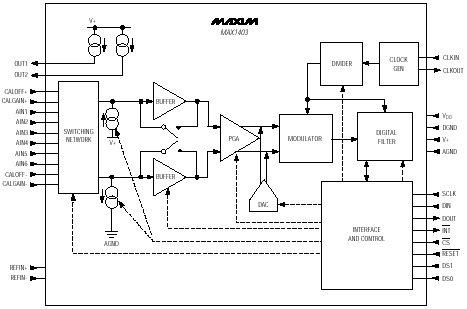

Блок-схема:

Расположение выводов:

Описание:

18-ти разрядный, экономичный, многоканальный, аналого- цифровой преобразователь (АЦП) с последовательным выводом данных MAX1403 имеет встроенные, согласованные источники тока 200 мкА для питания датчиков.

Данный АЦП использует сигма- дельта модулятор с фильтром цифровой децимации для достижения реального,16-ти разрядного уровня погрешности. Выбираемый пользователем, фактор децимации цифрового фильтра позволяет снизить разрешение преобразования в обмен на более высокий уровень скорости выходных данных. ИС обеспечивает реальное 16-ти разрядное функционирование на скорости до 480 выборок/с. Кроме того, скорость выборки модулятора может быть оптимизирована, либо для максимального снижения уровня энергопотребления, либо для увеличения пропускной способности. Напряжение питания ИС MAX1403 составляет +3 В.

ИС имеет три полно- дифференциальных входных канала, которые могут быть независимо запрограммированы на работу с коэффициентами усиления от +1 В/В до +128 В/В. Кроме того, это позволит скомпенсировать постоянный, относительно входа, уровень смещения (такой, как системное смещение), до величины, составляющей 117% от полноразмерного входного сигнала выбранного диапазона. Данные три полно- дифференциальных канала могут быть сконфигурированы для работы в режиме с пятью псевдо- дифференциальными входными каналами. Два дополнительных полно- дифференциальных канала системной калибровки обеспечивают коррекцию погрешностей усиления и смещения. Обеспечен доступ извне к выходу мультиплексора для обеспечения возможности реализации дополнительной обработки сигнала.

ИС MAX1403 может быть сконфигурирована для последовательного сканирования всех входных каналов и выдачу результата, посредством последовательного интерфейса с минимальными коммуникационными задержками. При использовании с тактовым мастер - сигналом 2.4576 МГц, или 1024 МГц, цифровой фильтр децимации может быть запрограммирован на выдачу нулевого сигнала на частоте сети и, соответствующих ей, гармониках, обеспечивая отличный уровень подавления сетевых наводок без необходимости дальнейшей фильтрации сигнала.

ИС MAX1403 выпускается в корпусе 28-pin SSOP.

Документация:

389 Kb Engl Описание микросхемы
