MAX1402

+5 В, 18-ти разрядный, экономичный, многоканальный сигма - дельта АЦП

Отличительные особенности:

• Сигма - дельта АЦП, разрешение 18 разрядов
• 16-ти разрядный режим функционирования без потери кода до 480 выборок/с
• Низкий потребляемый ток покоя:
      250 мкА (рабочий режим)
      2 мкА (режим отключения)
• Встроенные, согласованные источники (200 мкА) тока для питания датчиков
• 3 полно- дифференциальных, или 5 псевдо - дифференциальных каналов входных сигналов
• 2 дополнительных полно- дифференциальных канала калибровки/ вспомогательных входных канала
• Доступ к выходу мультиплексора/ входу АЦП
• Программируемый уровень усиления и смещения
• Полно- дифференциальный вход ИОН
• Режим непрерывного преобразования, или по команде
• Автоматическое сканирование каналов и режим непрерывного вывода данных
• Питание аналоговых каскадов +5 В, цифровых +3 В, или +5 В
• SPI™/QSPI™- совместимый, 3-х проводной последовательный интерфейс
• Корпус 28-pin SSOP

Области применения:

• Портативные технологические измерительные приборы
• Портативные весы
• Системы с петлей обратной связи управления питанием
• Датчики давления

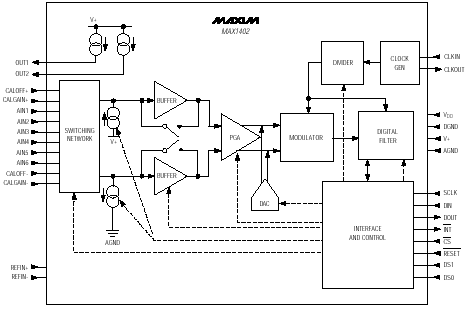

Блок-схема:

Расположение выводов:

Описание:

Экономичный, многоканальный, аналого- цифровой преобразователь (АЦП) MAX1402 имеет встроенные согласованные источники тока 200 мкА для питания датчиков.

Данный АЦП использует сигма- дельта модулятор с фильтром цифровой децимации для достижения реального,16-ти разрядного уровня погрешности. Выбираемый пользователем, фактор децимации цифрового фильтра позволяет снизить разрешение преобразования, в обмен на более высокий уровень скорости выходных данных. ИС обеспечивает реальное,16-ти разрядное функционирование на скорости до 480 выборок/с. Кроме того, скорость выборки модулятора может быть оптимизирована, либо для максимального снижения уровня энергопотребления, либо для увеличения пропускной способности. Напряжение питания ИС MAX1402 составляет +5 В.

ИС имеет три полно- дифференциальных входных канала, которые могут быть независимо запрограммированы на работу с коэффициентами усиления от +1 В/В до +128 В/В. Кроме того, это позволит скомпенсировать постоянный, относительно входа, уровень смещения (такой, как системное смещение), до величины, составляющей 117% от полноразмерного входного сигнала выбранного диапазона. Данные три полно- дифференциальных канала могут быть сконфигурированы для работы в режиме с пятью псевдо- дифференциальными входными каналами. Два дополнительных полно- дифференциальных канала системной калибровки обеспечивают коррекцию погрешностей усиления и смещения. Обеспечен доступ извне к выходу мультиплексора для обеспечения возможности реализации дополнительной обработки сигнала.

ИС MAX1402 может быть сконфигурирована для последовательного сканирования всех входных каналов и выдачу результата посредством последовательного интерфейса с минимальными коммуникационными задержками. При использовании с тактовым мастер - сигналом 2.4576 МГц, или 1024 МГц, цифровой фильтр децимации может быть запрограммирован на выдачу нулевого сигнала на частоте сети и, соответствующих ей, гармониках, обеспечивая отличный уровень подавления сетевых наводок без необходимости дальнейшей фильтрации сигнала.

ИС MAX1402 выпускается в корпусе 28-pin SSOP.
