MX7705

16 битный низкопотребляющий двухканальный сигма-дельта АЦП

Отличительные особенности:

• Совмести по выводам и программно с AD7705
• 16- битный сигма-дельта АЦП
• Два полностью дифференциальных канала
• Интегральная нелинейность без потери данных 0.003 %
• Входы интерфейса содержат триггеры Шмитта
• Встроенные аналоговые входные буферы
• УПКУ с диапазоном изменения коэффициента усиления от 1 до 128
• Однополярное питание от 2.7 до 3.6 В или от 4.75 до 5.25
• Низкое потребление:
      в рабочем режиме не более 1 мВт при 3 В питании
      типовой ток потребления в дежурном режиме 2 мкА
• SPI-/QSPI-/MICROWIRE- совместимый трехпроводный последовательный интерфейс
• 16 выводные PDIP, SO и TSSOP корпуса

Области применения:

• Промышленное оборудование
• Весы
• Следящие системы
• Газовые счетчики
• Медицинская контрольно-измерительная аппаратура
• Измерители давления
• Измерители напряжения термопар
• RTD измерители

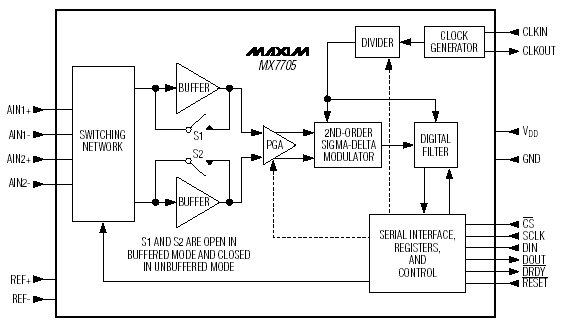

Структурная схема MX7705:

Расположение выводов MX7705:

Общее описание:

MX7705 - низкопотребляющий двухканальный АЦП с последовательным выходным интерфейсом, содержащий сигма-дельта модулятор с цифровым фильтром для обеспечения 16 битного разрешения без потери данных. Этот АЦП совместим по выводам и программно с AD7705. MX7705 имеет встроенные входные аналоговые буферы и УПКУ с цифровой регулировкой. Прибор имеет SPI-/QSPI-/MICROWIRE- совместимый последовательный интерфейс.

MX7705 работает от однополярного питания от 2.7 до 5.25 В. Типовой ток потребления в рабочем режиме - 320 мкА при работе от 3 В источника питания. В дежурном режиме типовой ток потребления снижается до 2 мкА.

Функции самокалибровки и калибровки в системе позволяют MX7705 исправлять ошибки смещения и коэффициента усиления. Превосходные статические параметры (FSR = ±0.003 %) и низкий уровень собственных шумов (650 нВ) делают MX7705 идеальным для измерения низкочастотных сигналов с широким динамическим диапазоном. Прибор способен обрабатывать как однополярные, так и двухполярные сигналы. Встроенный аналоговый входной буфер позволяет обрабатывать сигналы от источников с высоким выходным сопротивлением. Обработка выходных данных модулятора ведется цифровым фильтром с программируемыми частотой среза и скоростью потока данных. Первая частота точки перегиба АЧХ фильтра выбрана таким образом, чтобы обеспечить на частотах 50 Гц и 60 Гц подавление синфазного сигнала 150 дБ, а шума - 90 дБ. УПКУ и цифровой фильтр позволяют подавать на АЦП сигналы с небольшим уровнем без дополнительной обработки.

MX7705 выпускается в 16 выводных PDIP, SO и TSSOP корпусах.

Документация:

664 Kb Engl Описание микросхемы
