IR2125
Одноканальный драйвер с ограничением тока
Отличительные особенности:
- Выходные каналы разработаны для нагруженного функционирования
- Работоспособность до +600В
- Нечувствительность к отрицательному переходному напряжению
- Нечувствительность к dV/dt
- Напряжение питание драйверов 10…20В
- Блокировка при снижении напряжения
- 5В КМОП триггеры Шмита на входах с привязочными резисторами к общему проводу
- Обратная связь по контролю и ограничению тока для управления токопотреблением силового транзистора
- Вывод Error сигнализирует об аварийном выключении и программирует время выявления отказа
- Выход в фазе с входом
- VOFFSET не более 600В
- IO± 1 А / 2 А
- VOUT 12 – 18В
- VCS 230 мВ
- ton/off (тип.) 150 / 150 нс

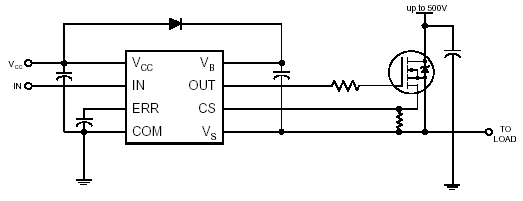

Типовая схема включения:

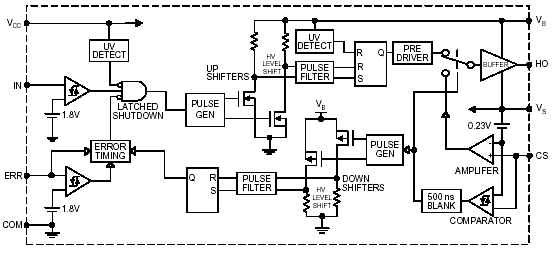

Блок-схема:
Расположение выводов:
Описание выводов:
VCC |
Питание логики и драйвера |
IN |
Логический вход задающий состояние выхода драйвера (HO) в фазе с HO |
ERR |
Выход индикации срабатывания перегрузки по току, программирование времени выявления перегруза по току |
COM |
Общий логики |
VB |
Плавающее питание высокой стороны |
HO |
Высоковольтный выход драйвера |
VS |
Возврат плавающего питания высокой стороны |
CS |
Вход контроля тока |
Описание:
IR2125 – драйвер высоковольтного, высокоскоростного мощного МОП-транзистора или IGBT-транзистора с токоограничивающей защитой. Высоковольтная технология HVIC и стойкая к защелкиванию КМОП технологию позволили выполнить надежную монолитную конструкцию. Логический вход совместим со стандартными КМОП или LSTTL выходами.
Схема защиты определяет перегрузку по току в управляемом силовом транзисторе и управляет транзистором, ограничивая напряжение. Выход с открытым стоком FAULT реализован для индикации о обнаружении перегрузки по току.
Выходной драйвер отличается высоким импульсным током для уменьшения поперечной проводимости (сквозных токов). Длительность выключения программируется внешним конденсатором, величина которого определяет промежуток времени от момента выявления токовой перегрузки до формирования исполнительного сигнала выключения. Выходной канал может использоваться для управления N-канальным МОП-транзистором или IGBT-транзистором с коммутацией к верхнему или к нижнему уровню при напряжении до 500В.
