MB86H20

Декодер MPEG-2 для ТВ-приставок семейства SmartMPEG

Отличительные особенности:

• MPEG2-видео ISO/IEC 13818-2 (MP@ML...SP@ML)
• Аудио-слой MPEG 1/2
• 32-разр. RISC ЦПУ (ARC Tangent A4, 130.5МГц)
• 4K кэш-памяти инструкций, 2К кэш-памяти данных
• Три таймера, сторожевой таймер, экономичный режим
• Интерфейс совместно используемой памяти (SDRAM, 16/32-разр. данные), 64Мбит…1Гбит
• Универсальный процессорный интерфейс (IDE, NAND/NOR FLASH и общий интерфейс)
• Два дешифратора транспортных потока (дешифрация/запись), содержащих два DVB-дешифратора случайных последовательностей
• Гибкое масштабирование MPEG-видео (коэффициент от 1/16 до 2)
• Контроллер отображения с до 4-мя цветными графическими или CLUT слоями (всего 6 слоев)
• Гибкое преобразование кадровой частоты (например, 50/60Гц)
• Фиксатор мерцания для улучшения четкости отображения текста на экране
• Поддержка телетекста / WSS / VPS / CC / VBID
• Цифровой кодер PAL/NTSC/SECAM
• RGB де-матрица (выход RGB или YCrCb)
• Регулировка яркости, контрастности и цветовой насыщенности на выходе RGB и YCrCb
• Пять 10-разр. видео-ЦАПов для аналоговых видео/аудио сигналов
• ITU-R 656 видео вход/выход (совмещен с входом TS2)
• Выход S/P DIF для PCM/AC3/MPEG
• УАПП / 2 интерфейса смарт-карт / I2C / порт универсального ввода-вывода/ ШИМ-выход
• Контроллер 5-разр. 7-сегментного светодиодного дисплея/клавиатуры
• Инфракрасный приемник/передатчик
• Встроенная схема цифровой ФАПЧ работает от кварца 27,0 МГц
• Возможность начальной загрузки из NOR флэш-памяти или ЭППЗУ с интерфейсом I2C
• FPT-208P-M06 (корпус LQFP)
• Температура окружающей среды (в стандартном корпусе): -40°C…+85°C
• Усовершенствованная технология: Fujitsu CMOS Cx81 (0.18µm)
• Внутреннее питание 1.8 В, питание ввода-вывода 3.3В
• Типичная потребляемая мощность 700 мВт (в дежурном режиме 100 мВт)

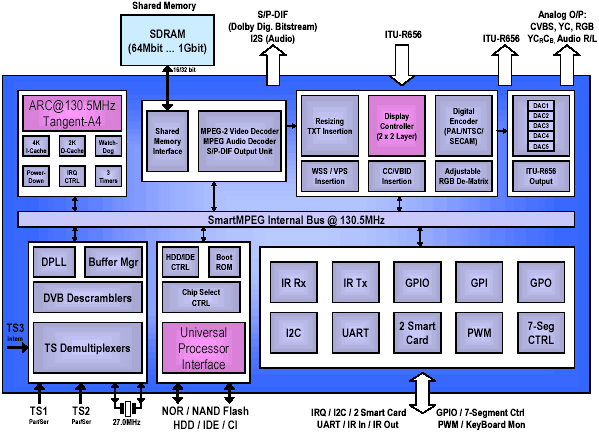

Функциональная схема MB86H22:

Общее описание:

Данный представитель семейства SmartMPEG является интегрированным декодером MPEG-2 для ТВ-приставок и содержит аппаратные расширения для снижения перечня элементов в ТВ-приставках и ТВ-приемниках с авторизованным вещанием.

Ключевыми особенностями SmartMPEG являются ЦПУ ARC Tangent-A4 (130.5 МГц), два демультиплексора транспортного потока с интегрированными DVB-дешифраторами случайных последовательностей, цифровой видео-кодер PAL/NTSC/SECAM и контроллер отображения, позволяющий выводить поверх изображения до 4-х слоев графических данных. Специализированный интерфейс внешней памяти SDRAM совместно используется ЦПУ и MPEG-декодером и позволяет подключиться к одной ИС SDRAM через 16 или 32-разр. шину данных в зависимости от требований пользователя. В состав входит универсальный процессорный интерфейс, который позволяет подключиться к флэш-памяти, драйверу жесткого диска (IDE), общему интерфейсу и к другим асинхронным устройствам.

SmartMPEG - часть семейства MPEG-декодеров Fujitsu и является последователем MB87L2250. SmartMPEG предлагает несколько усовершенствований по сравнению с MB87L2250, в т.ч. поддержка 16/32-разр. SDRAM емкостью до 128Мбайт, встроенный интерфейс S/P-DIF, цифровая ФАПЧ и внутренние аудио ЦАПы. Интегрирование данных аппаратных элементов позволяет сократить затраты на проектирование и исключает необходимость применения внешних компонентов. В SmartMPEG добавлена работа цифровой ФАПЧ, кодирование в стандарт SECAM и два интерфейса смарт-карт.

В целях облегчения разработчикам этапа проектирования SmartMPEG поставляется с драйвером интерфейса прикладного программирования Fujitsu (FAPI). FAPI – полнофункциональный набор драйверов, позволяющий быстро и эффективно разрабатывать программное обеспечение. Кроме того, FAPI – новый стандарт интерфейса программирования для DVB-компонентов компании Fujitsu, облегчающий перевод существующих разработок на новую элементную базу.
