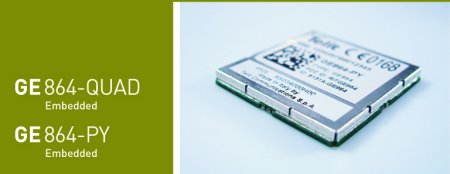

GE864-QUAD, GE864-PY

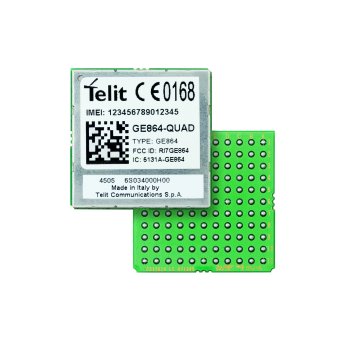

Миниатюрные модули с выводами в виде матрицы BGA
Модули занимают меньшую площадь и имеют меньшую высоту, чем модули GE863. Модуль GE864-PY отличается от GE864-QUAD только наличием интерпретатора Python во встроенном программном обеспечении.
Основные характеристики:
- четыре диапазона GSM: 850/900/1800/1900 МГц;
- максимальная излучаемая мощность 2 Вт для 850/900 МГц и 1 Вт для 1800/1900 МГц;
- чувствительность, не хуже:
- -107 dBm в диапазонах 850 и 900 МГц;
- -106 dBm в диапазонах 1800 и 1900 МГц;
- встроенный интерпретатор Python у модели GE864-PY;
- 10 класс GPRS;
- встроенный TCP/IP стек, FTP и SMTP клиенты;
- скорость передачи данных в режиме CSD до 14400 бит/с;
- прием и передача SMS, факсимильных сообщений, голосовые вызовы;
- напряжение питания:
- номинальное 3.8 В;
- диапазон 3.4 … 4.2 В;
- средний ток потребления 170 мА;
- пиковый ток потребления до 1,9 А;
- диапазон рабочих температур от -30°С до +80°С;
- 21 линия цифрового ввода-вывода GPIO;
- уровень логических сигналов +3 В (КМОП логика);
- тип поддерживаемой цифровой фотокамеры: TC5747 (Transchip);
- 3-канальный 11-битный АЦП;
- 10-битный ЦАП (ШИМ);
- встроенная схема заряда Li-Ion батареи;
- EASY GPRS, EASY CAMERA, EASY SCRIPT, EASY SCAN, JAMMED DETECT;
- соответствуют директиве RoHS;
- габаритные размеры 30.0 х 30.0 х 2.8 мм;
- вес 6 г.
Стартовый комплект
Для быстрого начала работы с GE864 можно использовать:
- стартовый комплект EVK2 плюс интерфейсная плата GE864-PY Interface плюс Camera Board.
Аксессуары
Совместно с модулями GE864 можно использовать следующие аксессуары:
ADA-0062-SMA |
Антенна GSM |
ADA-0070-SMA |
Антенна GSM |
ADA-0071-SMA |
Антенна GSM |
ADA-000-127 |
ВЧ кабель, SMA (female) - кабель для пайки, 127 мм |
ADA-000-260 |
ВЧ кабель, SMA (female) - кабель для пайки, 260 мм |
91228-0001 |
Держатель SIM карты |
KSI-06211-AP |
Держатель SIM карты |
Документация
|
|
RUS Аксессуары для GSM/GPRS модемов |
|
|
1117 Kb ENG Описание модемов GE864-QUAD, GE864-PY |
|
|
477 Kb ENG Описание использования встроенного программного обеспечения модемов GE864-QUAD, GE864-PY |
|
|
1360 Kb ENG Описание использования аппаратного обеспечения GE864-QUAD, GE864-PY |
|
|
779 Kb ENG Описание системы команд для модемов |
|
|
522 Kb ENG Easy Script in Python |
|
|
RUS Отладочные комплекты для модемов |
|
