AT83SND2C, AT89C51SND2C

Однокристальный флэш-микроконтроллер с MP3-декодером и полным набором аудио-интерфейсов

Отличительные особенности:

• Аппаратный дешифратор формата MPEG I/II-L 3
      – Автономный MP3-дешифратор
      – Частоты преобразования 48, 44.1, 32, 24, 22.05, 16 кГц
      – Раздельная цифровая регулировка уровня на левом и правом каналах (31 ступенчатое программное управление)
      - Регулировка низких, средних и высоких частот (31 шаг)
      – Вспомогательное извлечение данных
      – Индикаторы “Ошибка CRC (циклический избыточный код)” и “MPEG кадровая синхронизация”
• 20-разр. стерео аудио ЦАП
      – Стерео канал воспроизведения с отношением сигнал-шум 93 дБ
      – Драйвер стереонаушников 32 Ом/ 20 мВт
      – Линейный стерео вход, вспомогательный дифференциальный моно вход
• Программируемый аудио выход для связи с внешней аудиосистемой
      – Совместимость с форматом PCM
      – Совместимость с форматом I²S
• Монофонический аудио усилитель мощности
      – 440 мВт на нагрузке 8 Ом
• Ядро 8-разр. микроконтроллера C51 (FMAX = 20 МГц)
• 2304 байт внутреннего ОЗУ
• 64 кбайт памяти программ
      – AT89C51SND2C: флэш-память (100 тыс. циклов стирания/записи)
      – AT83SND2C: ПЗУ
• Загрузочный сектор во флэш-памяти размером 4 кбайт (AT89C51SND2C)
      – Внутрисистемное программирование: загрузка через USB (стандарт) или УАПП (опционально)
• Контроллер USB версии 1.1
      – Полноскоростная передача данных
• Встроенный синтезатор частоты с ФАПЧ
      – Синхронизация MP3-аудио
      – Синхронизация USB
• Совместимость с интерфейсом мультимедийных карт (MMCI)
• Интерфейс SPI, совместимый с памятью Atmel DataFlash
• Интерфейс IDE/ATAPI
• До 32 линий ввода-вывода общего назначения
      – 1 прерывание от клавиатуры
      – Программный интерфейс SmartMedia
• 2 стандартных 16-разр. таймера-счетчика
• Аппаратный сторожевой таймер
• Стандартный полнодуплескный УАПП с генератором скорости связи
• Контроллер двухпроводного интерфейса с режимами ведущий и подчиненный
• Контроллер интерфейса SPI с режимами ведущий и подчиненный
• Функции управления питанием
      – Сброс при подаче питания
      – Программное управление синхронизацией микроконтроллера
      – Режим холостого хода (Idle) и режим выключения (Power-down)
• Рабочие условия:
      – 3В±10%, 25 мА при 25°C
      – Температурный диапазон: -40°C…+85°C
      – Напряжение питания усилителя мощности 3…5В
• Корпус
      – CTBGA100

Области применения:

• MP3-плееры
• Персональные цифровые помощники, камеры, мобильные телефоны с MP3-аудио
• Воспроизведение MP3-файлов в автомобильной аудио/мультимедиа технике
• Воспроизведение MP3-файлов в домашней аудио/мультимедиа технике

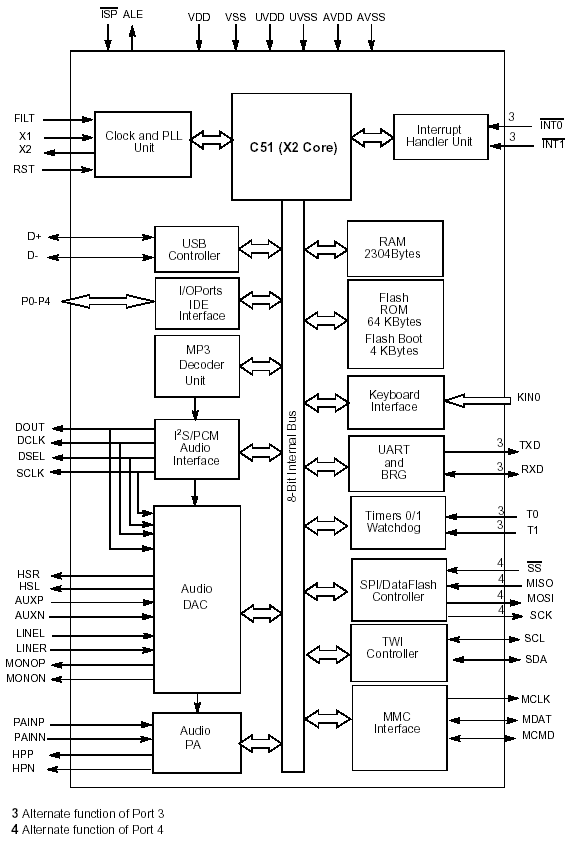

Блок - схема AT89C51SND2C:

Общее описание:

AT8xC51SND2C разработан для воспроизведения вызывных мелодий в формате МР3 в составе мобильного телефона и позволяет заменить звуковые генераторы с добавлением функций поддержки считывателя карт SD/MMC, воспроизведения MP3-музыки и подключения мобильного телефона к ПК через интерфейс USB.

AT8xC51SND2C – полностью интегрированный автономный аппаратный декодер MPEG I/II-Layer 3 с ядром микроконтроллера C51 для управления потоком данных и управления MP3-плеером. Кроме этого, в состав входят стерео аудио ЦАП и монофонический аудио усилитель мощности для управления динамиком.

AT89C51SND2C содержит 64 кбайт флэш-памяти. С помощью загрузочного сектора размером 4 кбайт может быть выполнено внутрисистемное программирование.

AT83SND2C содержит 64 кбайт ПЗУ.

AT8xC51SND2C содержит 2304 байт ОЗУ.

AT8xC51SND2C поддерживает все функции, необходимые для организации человеко-машинного интерфейса, например, таймеры, клавиатурный порт, последовательный или параллельный интерфейсы (USB, TWI, SPI, IDE), I²S-выход, а также интерфейсы внешней памяти (NAND и NOR флэш-память, карты памяти SmartMedia, MultiMedia, DataFlash).
