AT89C5130A-M, AT89C5131A-M

8-разрядный флэш-микроконтроллер со встроенным полноскоростным USB-устройством

Отличительные особенности:

• Ядро 80C52X2 (6 тактов на инструкцию)
  • Максимальная частота синхронизации ядра: 48 МГц в режиме X1, 24 МГц в режиме X2
  • Два указателя данных
  • Полнодуплексный расширенный УАПП (EUART)
  • Три 16-разрядных таймера-счетчика: T0, T1 и T2
  • 256 байт ОЗУ
• 16/32 кбайт флэш-памяти с поддержкой внутрисистемного программирования через интерфейс USB
  • Побайтное и постраничное (128 байт) стирание и запись
  • 100 тысяч циклов записи
• 3 кбайт флэш-памяти для загрузочной программы
  • Побайтное и постраничное (128 байт) стирание и запись
  • 100 тысяч циклов записи
• 1 кбайт ЭСППЗУ для хранения данных
  • Побайтное и постраничное (128 байт) стирание и запись
  • 100 тысяч циклов записи
• Встроенное ОЗУ расширения (ERAM): 1024 байт
• Встроенная схема контроля питания (сброс при подаче питания/определение снижения напряжения питания)
• Полноскоростной модуль USB, совместимый с требованиями USB1.1 и USB 2.0; поддержка прерывания по завершении передачи
  • Конечная точка 0 для управления передачами: 32 байтный буфер FIFO
  • 6 программируемых конечных точек с поддержкой направлений "Ввод" и "Вывод", типов передач "Поток" (Bulk), "Прерывание" (Interrupt) и "Изохронная" (Isochronous)

    - Конечные точки 1, 2, 3: 32-байтный буфер FIFO

    - Конечные точки 4, 5: два 64 байтных буфера FIFO с двойной буферизацией

    - Конечная точка 6: два 512 байтных буфера FIFO с двойной буферизацией

  • Прерывания по приостановке/возобновлению
  • Синтезатор частоты 48 МГц на основе ФАПЧ для поддержки полноскоростного режима работы
  • Отключение от шины по запросу микроконтроллера
• 5-канальный программируемый счетный массив (PCA) с 16-разрядным счетчиком, быстродействующим выходом, режимами сравнения/захвата, функциями ШИМ и сторожевого таймера
• Программируемый аппаратный сторожевой таймер: период срабатывания от 100 мс до 3с при частоте синхронизации 8МГц
• Интерфейс прерывания от клавиатуры на порте 1 (8 бит)
• TWI (2-проводной интерфейс) 400 кбит/сек
• Интерфейс SPI (режим ведущий/подчиненный)
• 34 линии ввода-вывода
• 4 выходы с возможностью непосредственного управления светодиодами с помощью встроенных программируемых источников тока: 2-6-10 мА (типичные значения)
• Система прерываний с 4 уровневым приоритетом (11 источников)
• Режимы холостого хода (Idle) и снижения мощности (Power-down)
• Встроенный генератор 0-24 МГц с аналоговой схемой ФАПЧ для синтеза частоты 48МГц
• Промышленный температурный диапазон
• Расширенный диапазон напряжения питания: 2.7-5.5В (для USB необходимо 3.3В-5.5В)
• Корпуса: PLCC52, VQFP64, QFN32

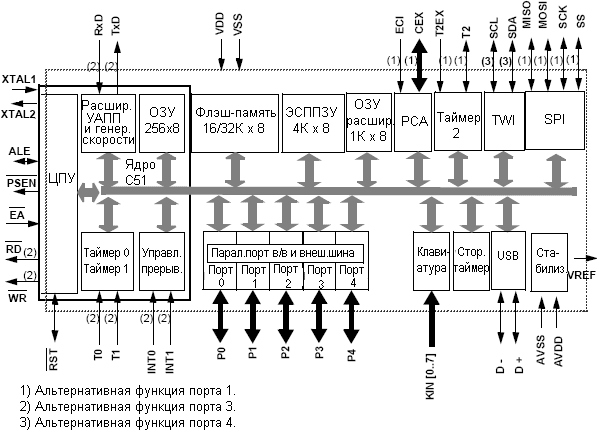

Структурная схема:

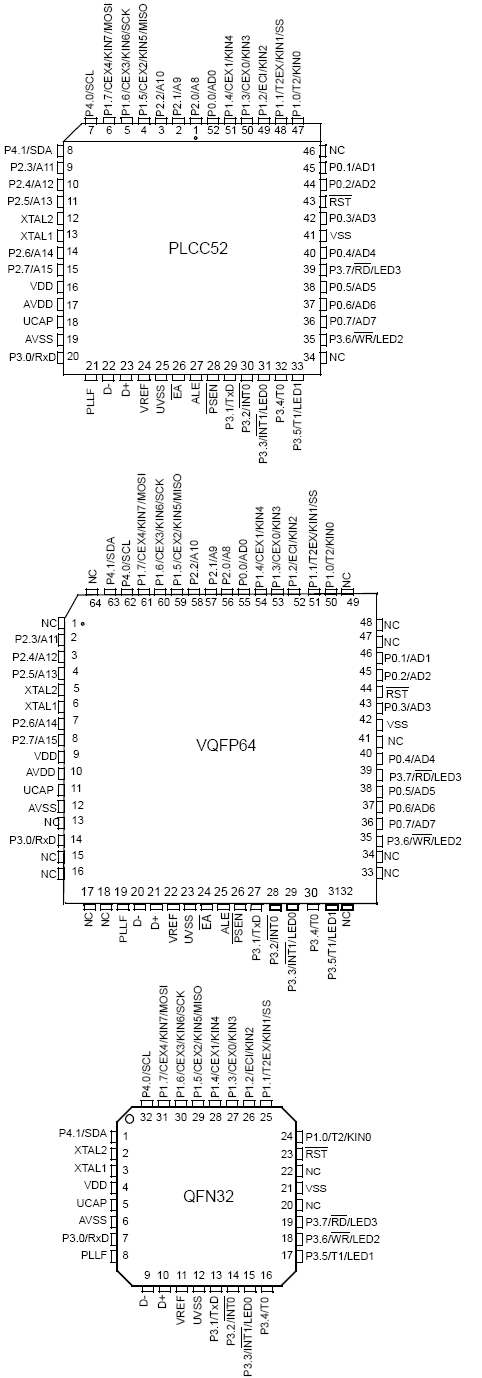

Расположение выводов:

Общее описание:

AT89C5130A-M, AT89C5131A-M - высокоэффективная флэш-версия однокристального 8-разрядного микроконтроллера 80C51 с функциями полноскоростного USB-устройства.

AT89C5130A-M, AT89C5131A-M содержит полноскоростной USB-совместимый модуль, отвечающий требованиям стандарта USB версий 1.1 и 2.0. Данный модуль интегрирует USB-трансиверы с 3.3В-ым стабилизатором напряжения и контроллер последовательного интерфейса (SIE) с цифровой ФАПЧ для синтеза частоты 48МГц. В состав модуля USB также входят логика определения USB-событий (сброс и приостановка/возобновление), конечная точка управления (EP0) и 6 универсальных конечных точек (EP1/EP2/EP3/EP4/EP5/EP6) с буферами FIFO.

AT89C5130A-M, AT89C5131A-M содержит все особенности микроконтроллера Atmel 80C52, интегрируя флэш-память расширенной емкости (16/32 кбайт), 256 байт ОЗУ, систему прерываний с 4 уровнями приоритета, два 16-разрядных таймера-счетчика (T0/T1), полнодуплексный расширенный УАПП (EUART) и генератор.

Кроме того, AT89C5130A-M, AT89C5131A-M содержит ОЗУ расширения размером 1024 байт (ERAM), два указателя данных, 16-разрядный реверсивный таймер (T2), программируемый счетный массив (PCA), до 4 программируемых источников тока для управления светодиодами, программируемый аппаратный сторожевой таймер и схему сброса при подаче питания.

AT89C5130A-M, AT89C5131A-M поддерживает два программно-управляемых режима со сниженной активностью, позволяющие снизить уровень потребления. В режиме холостого хода прекращает работу ЦПУ, а таймеры, последовательные порты и система прерываний продолжают функционировать. В режиме снижения мощности сберегается содержимое ОЗУ и останавливается синхронизация периферийных устройств, а возобновление работы микроконтроллера возможно при возникновении событий USB или внешних прерываний.
