ADXL311

Дешевый сверхминиатюрный двух осевой акселерометр с динамическим диапазоном 2 g

Характеристики:

• Низкая цена
• Высокое разрешение
• Двух осевой измеритель ускорения в одной ИС
• 5x5x2 мм LCC корпус
• Низкое потребление (типовой ток потребления менее 400 µA)
• Однополярное питание от 2.7 до 5.25 В

Применение:

• Измерители угла наклона и перемещения
• Интеллектуальные карманные устройства
• Компьютерная защита
• Устройства ввода
• Активные мониторы
• Игровые контроллеры
• Игрушки

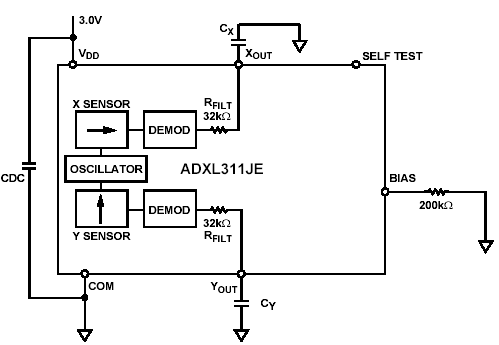

Функциональная схема:

Расположение выводов:

Общее описание:

ADXL311 - дешевый маломощный законченный однокристальный двух осевой акселерометр с потенциальными аналоговыми выходами. ADXL311 изготовлен по той же хорошо зарекомендовавшей себя технологии iMEMS, что и более чем 100 миллионов уже выпущенных акселерометров компании Analog Devices, имеющих надежность 1 FIT (время наработки до первого отказа 1 миллиард часов).

ADXL311 имеет динамический диапазон измерения ускорения ±2g. ADXL311 может измерять как динамическое ускорение (например, вибрационное), так и статическое (например, гравитационное). Выходное аналоговое напряжение пропорционально ускорению.

При 3 В питании прибор имеет типовой шумовой порог 300 µg и может отслеживать изменения ускорения менее 2 mg (соответствует углу наклона 0.1 °), что позволяет применять их в узкополосных (10 Гц) устройствах.

ADXL311 выпускается в 5x5x2 мм 8 выводном герметичном LCC корпусе.

Документация:

377 Kb Engl Описание микросхемы
