AD7666
16 битный 1 MSPS униполярный SAR АЦП с ИОН
Отличительные особенности:
- Пропускная способность:
1 MSPS (WARP режим)
800 kSPS (нормальный режим)
- INL:± 2.5 LSB max (±0.0038% во всем диапазоне)
- Разрешающая способность: 16 бит без потери кода
- Диапазон входного аналогового сигнала: от 0 В до 2.5 В
- Отсутствие конвейерной задержки
- Параллельный и последовательный 5/3 В SPI/QSPI/MICROWIRE/DSP совместимые интерфейсы
- Однополярное питание +5 В
- Потребляемая мощность
112 мВт (typ) без ИОН, 15 мкВт @100 SPS
122 мВт (typ) с ИОН
- Потребление в дежурном режиме: не более 7 мкВт
- Корпус :
48 выводной LQFP;
48 выводной LFCSP
- Совместимость по выводам с семейством АЦП PulSAR
Применения:
- Системы сбора и накопления данных
- Контрольно-измерительная аппаратура
- Цифровая обработка сигналов
- Спектральный анализ
- Медицинские приборы
- Устройства с автономным питанием

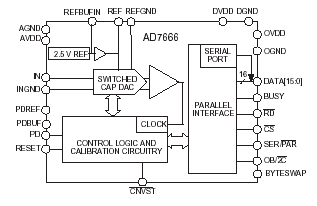

Функциональная схема:

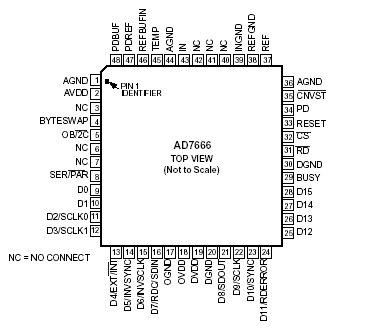

Расположение выводов:
Описание:
AD7666 16-разрядный 1 MSPS АЦП последовательного приближения (SAR), который работает от однополярного источника питания + 5 В. Прибор содержит 16 битный квантователь АЦП, конвертер тактовых импульсов, источник опорного напряжения (ИОН), схему коррекции ошибок и дублирующие порты последовательных и параллельных интерфейсов.
Прибор имеет режим повышенной частоты дискретизации (WARP), для задач асинхронного аналого- цифрового преобразования- быстрый режим (NORMAL) и для энергосберегающих задач - режим пониженного энергопотребления (IMPULSE), при котором потребляемая мощность зависит от скорости преобразования.
Прибор изготовлен по высококачественной 0,6 микронной КМОП технологии Analog Devices, имеет низкую цену, поставляется в 48 выводном LQFP корпусе и миниатюрном 48 выводном LFCSP корпусе и имеет индустриальный рабочий температурный диапазон от минус 40 °C до +85 °C.
