AD7665

16 битный, 570 kSPS КМОП АЦП

Отличительные особенности:

• Производительность:
• 570 kSPS в режиме ускорения
• 500 kSPS в нормальном режиме
• INL<= ±2,5 LSB (± 0.0038 % во всем диапазоне)
• 16 битная разрешающая способность
• S/(N+D) >= 90 дБ на 180кГц
• THD <= - 100 дБ при 180 кГц
• Входной диапазон:
  двухполярный- ± 10 В, ± 5 В, ± 2,5 В
  однополярный от 0 до 10 В, от 0 до 5 В, от 0 до 2,5 В
• Для прибора определены статические и динамические характеристики
• Отсутствие конвейерной задержки преобразования
• Параллельный (8 и 16 битный) и последовательные 5/3 В SPI/ QSPI/ MICROWIRE/ DSP совместимые интерфейсы
• Однополярное питание 5 В
• Типовое потребление 64 мВт, 15 мкВт при 100 SPS
• Ждущий режим с потреблением не более 7 мкВт
• 48 выводные LQFP и LFCSP корпуса
• Совместимость по выводам с AD7664/ AD7663

Применения:

• Оборудование сбора и накопления данных
• Системы связи
• Спектроанализаторы
• Контрольно- измерительная аппаратура
• Медицинские приборы

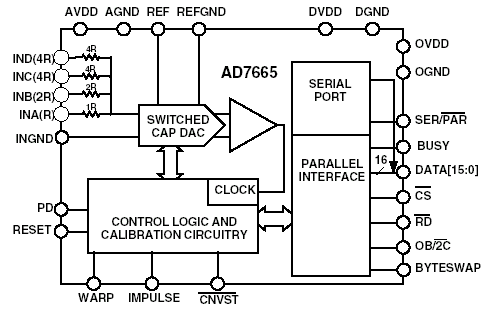

Функциональная схема:

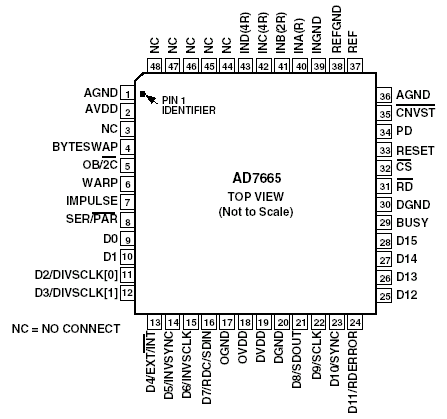

Расположение выводов:

Общее описание:

AD7665 16-разрядный, 570 kSPS АЦП последовательного приближения, который работает от однополярного источника питания 5 В. Прибор содержит 16 битный АЦП, входной резистивный делитель, позволяющий изменять входной динамический диапазон, задающий генератор, цепи коррекции ошибки и порты ввода- вывода с последовательным и параллельным интерфейсами.

AD7665 проходит заводскую калибровку и всестороннюю проверку при производстве для обеспечения работоспособности с заявленными динамическими (отношение С/Ш и коэффициент гармоник) и статическими (усиление, смещение и коэффициент нелинейности) характеристиками.

Прибор имеет режим сверхскоростного преобразования (Warp); для применения в асинхронных системах преобразования данных - быстрый режим (Normal) и для применения в системах с ограниченным потреблением режим пониженного потребления (Impulse), в котором потребляемая мощность зависит от скорости преобразования.

Прибор изготовлен по высокоэффективной 0,6 микронной КМОП технологии компании Analog Devices, имеет низкую стоимость, выпускается в 48 выводных LQFP и LFCSP корпусах и предназначен для работы в индустриальном температурном диапазоне от -40 °C до +85 °C.
