AD7651

16 битный 100 kSPS униполярный SAR АЦП с ИОН

Отличительные особенности:

• Пропускная способность: 100 kSPS
• Разрешающая способность: 16 бит
• Диапазон входного аналогового сигнала: от 0 В до 2.5 В
• Отсутствие конвейерной задержки
• Параллельный и последовательный 5/3 В SPI/QSPI/MICROWIRE/DSP совместимые интерфейсы
• Однополярное питание +5 В
• Потребляемая мощность
      15 мВт (typ) без ИОН, 15 мкВт @100 SPS
      25 мВт (typ) с ИОН
• Потребление в дежурном режиме: не более 7 мкВт
• Корпус :
      48 выводной LQFP;
      48 выводной LFCSP
• Совместимость по выводам с семейством АЦП PulSAR

Применения:

• Системы сбора и накопления данных
• Контрольно-измерительная аппаратура
• Цифровая обработка сигналов
• Спектральный анализ
• Медицинские приборы
• Устройства с автономным питанием

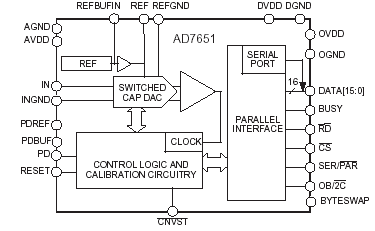

Функциональная схема:

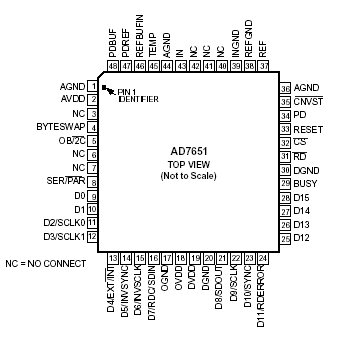

Расположение выводов:

Описание:

AD7651 16-разрядный 100 kSPS АЦП последовательного приближения (SAR), который работает от однополярного источника питания + 5 В. Прибор содержит 16 битный квантователь АЦП, конвертер тактовых импульсов, источник опорного напряжения (ИОН), схему коррекции ошибок и дублирующие порты последовательных и параллельных интерфейсов.

Прибор изготовлен по высококачественной 0,6 микронной КМОП технологии Analog Devices, имеет низкую цену, поставляется в 48 выводном LQFP корпусе и миниатюрном 48 выводном LFCSP корпусе и имеет индустриальный рабочий температурный диапазон от минус 40 °C до +85 °C.

Документация:

343 Kb Engl Предварительное описание микросхемы
