AD677

16 битный 100 kSPS АЦП с УВХ

Отличительные особенности:

• Авто калибровка
• Встроенное УВХ
• Последовательный выходной интерфейс
• 16 битный формат данных без потери кодов
• INL = ±1 LSB
• THD = -99 дБ
• S/ (N+D) = 92 дБ
• Ширина полосы пропускания 1 МГц

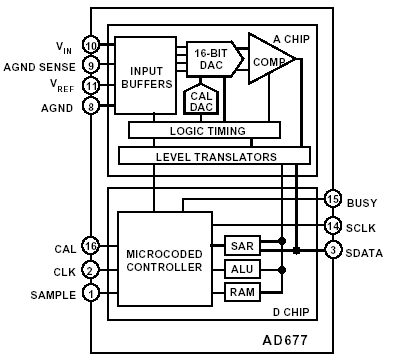

Функциональная схема:

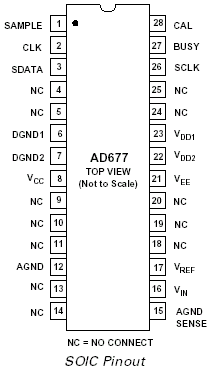

Расположение выводов:

Общее описание:

AD677 - многоцелевой 16 битный АЦП с последовательным выходным интерфейсом, который для достижения скорости преобразования 100 kSPS (время преобразования 10 мс) использует структуру на коммутируемых конденсаторах с понижением потребления. Характеристика преобразования имеет внутреннюю цифровую коррекцию для снижения нелинейности.

AD677 состоит из двух узлов: цифровой узел управления, изготовленный по DSP КМОП технологии компании Analog Devices и аналоговый АЦП, изготовленный по технологии BiMOS II. Оба узла находятся в одном корпусе.

Для AD677 определены динамические характеристики, такие как отношение сигнал/ шум (S / (N+D)), THD и IMD, которые являются важными при разработке систем обработки сигналов. Кроме того, для прибора определены и статические характеристики, которые являются особенно важными при разработке систем измерения.

AD677 работает от однополярного питания от + 5 В и двухполярного питания ± 12 В и имеет типовое потребление 450 мВт при опорном напряжении 10 В и 360 мВт при 5 В. Питание цифровой части прибора (V_DD) разделено с питанием аналоговой части (V_CC, V_EE) для снижения воздействия помех от цифровой части на аналоговый преобразователь. Вывод AGD Sense используется для подключения к общему выводу аналогового источника сигнала. Этот вывод полезен в тех случаях, когда источник сигнала находится далеко от АЦП. В приборе также разделены аналоговая и цифровая земли.

AD677 поставляется в 16 выводном пластиковом или керамическом DIP корпусе или в 28 выводном SOIC корпусе. Версия прибора с параллельным интерфейсом AD676 поставляется в 0,3 дюймовом 16 выводном пластиковом или керамическом корпусе. Прибор предназначен для работы в коммерческом температурном диапазоне от 0°С до + 85°С и индустриальном температурном диапазоне от – 40°С до + 85°С.
