AD7899

14 битный 400 kSPS АЦП с однополярным питанием 5 В

Характеристики:

• Быстродействующий (2.2 мкс) 14 битный АЦП
• Скорость преобразования 400 kSPS
• Время выборки УВХ 0.3 мкс
• Однополярное питание
• Выбор динамических диапазонов: ±10 В, ±5 В, ±2.5 В, от 0 В до 2.5 В и от 0 В до 5 В
• Быстродействующий параллельный интерфейс, который позволяет работать с 3 В процессорами
• малая потребляемая мощность: 80 мВт
• режим пониженного потребления: 20 мкВт
• Защита аналоговых входов от перенапряжения
• Активизация ждущего режима от внешнего вывода STBY

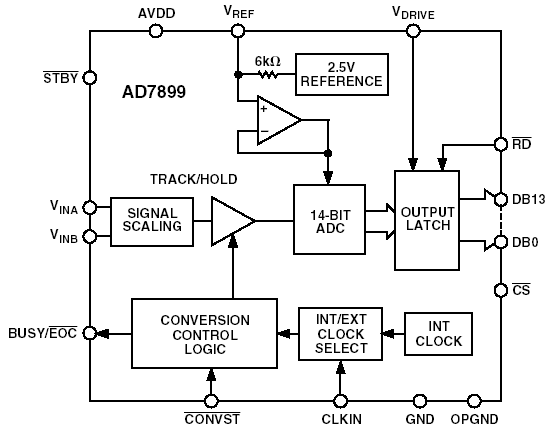

Функциональная схема:

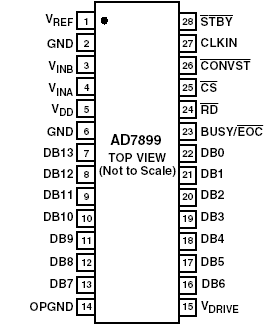

Расположение выводов:

Общее описание:

AD7899 - быстродействующий маломощный 14 битный АЦП, который работает от однополярного питания 5 В. Прибор содержит 2,2 мкс АЦП последовательного приближения, задающий генератор, устройство выборки- хранения (УВХ), 2,5 В источник опорного напряжения (ИОН), схему обработки входного аналогового сигнала и быстродействующий параллельный интерфейс. Возможно изменение входного динамического диапазона: ±10 В, ±5 В, ±2.5 В, от 0 В до 2.5 В и от 0 В до 5 В. Защита аналоговых входов от перенапряжения позволяет безопасно работать с входными сигналами, выходящими за пределы динамического диапазона.

Скорость преобразования может управляться встроенным задающим генератором или внешними тактовыми импульсами.

Сигнал начала преобразования (nonCONVST) переводит УВХ в режим выборки- хранения, после чего начинается преобразование. Сигнал BUSY/nonEOC указывает на окончание преобразования.

Данные считываются по параллельному 14 битному интерфейсу, используя стандартные сигналы nonCS и nonRD. Максимальная скорость преобразования AD7899 - 400 kSPS.

AD7899 поставляется в 28 выводных SOIC и SSOP корпусах.

Документация:

243 Kb Engl Предварительное описание микросхемы
