AD7894

5 В 14 битный 5 мкс АЦП последовательного преобразования в 8 выводном корпусе

Отличительные особенности:

• Высокоскоростной 12 битный 5 мкс АЦП
• 8 выводной Mini-DlP и SOIC корпуса
• Однополярное питание +5 В
• Высокая скорость, простота использования, последовательный интерфейс
• Встроенное УВХ
• Модификации с различным динамическим диапазоном входного аналогового сигнала:
      ±10 В у AD7894-10
      ±2.5 В у AD7894-3
      от 0 В до +2.5 В у AD7894-2
• Высокое входное сопротивление
• Малая потребляемая мощность: max 20 мВт
• Совместимость по выводам с 12 битным АЦП AD7895

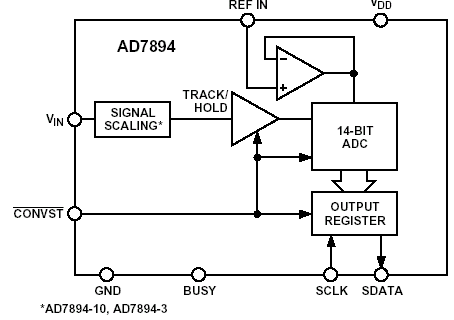

Функциональная схема:

Расположение выводов:

Общее описание:

AD7894 - высокоскоростной 14 битный АЦП, который работает от однополярного источника питания + 5 В и выпускается в 8 выводных SOIC корпусах. Прибор содержит 5 мкс АЦП последовательного приближения, устройство выборки-хранения, задающий генератор и высокоскоростной последовательный интерфейс.

AD7894 выдает результат преобразования сигналов по высокоскоростному последовательному интерфейсу. Этот двухпроводный последовательный интерфейс имеет последовательный вход тактовых импульсов и последовательный выход данных, синхронизированных с этими внешними тактовыми импульсами.

Дополнительно к традиционно определяемым статическим характеристикам, таким как линейность и абсолютная и относительная ошибки, для AD7894 определены динамические характеристики, такие как коэффициенты нелинейных искажений и шума.

Приборы выпускаются в различных модификациях, отличающихся входным динамическим диапазоном:±10 В (AD7894-10), ±2.5 В (AD7894-3), от 0 В до 2.5 В (AD7894-2). Все модификации работают от однополярного источника питания + 5 В и имеют потребляемую мощность не более 20 мВт.

AD7894 имеет режим высокоскоростного преобразования и, для применения в устройствах с малым потреблением, автоматический режим с пониженным потреблением, в котором по окончании преобразования прибор переходит в ждущий режим, активизируясь только при инициализации следующего преобразования.

Прибор выпускается в миниатюрных 8 выводных SOIC корпусах.
