AD7871, AD7872
законченные LC2MOS 14 битные АЦП с УВХ
Характеристики:
- Законченный монолитный 14 битный АЦП
- 2s дополнительное кодирование
- Параллельный, побайтовый и последовательный цифровые интерфейсы
- SNR = 80 дБ при частоте входного сигнала 10 кГц
- Время доступа к данным 57 нс
- Малая потребляемая мощность- 50 мВт
- Скорость преобразования 83 kSPS
- 16 выводной SOIC корпус (AD7872)
Применение:
- Цифровая обработка сигналов
- Высокоскоростные модемы
- Распознавание и синтез речи
- Спектральный анализ
- DSP сервоуправления

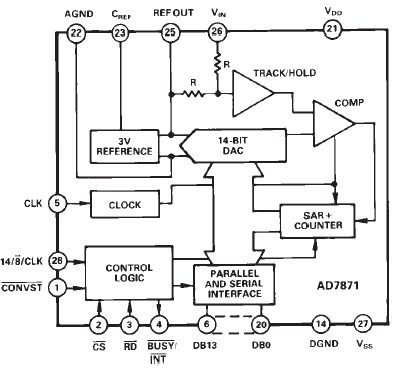

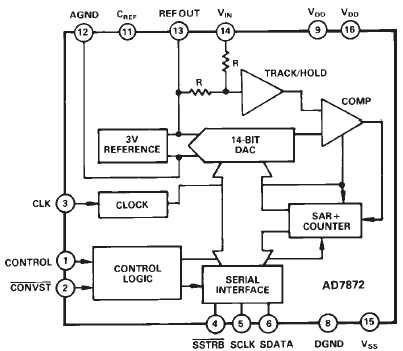

Функциональная схема:

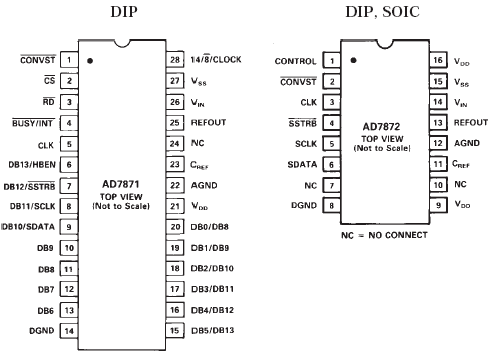

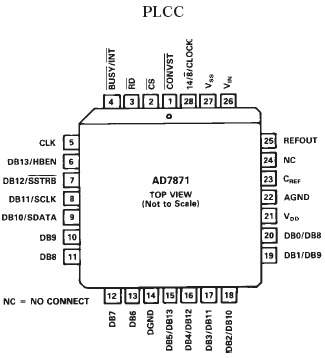

Расположение выводов:

Общее описание:
AD7871 и AD7872 - быстродействующие законченные 14 битные АЦП. Они содержат устройство выборки- хранения (УВХ), АЦП последовательного приближения, 3 В зенеровский источник опорного напряжения (ИОН) и интерфейс с гибкой логикой. АЦП имеет самокалиброку и встроенный задающий генератор с лазерной подгонкой, что приводит к отсутствию необходимости использования дополнительных внешних элементов. Для синхронной работы и минимизации помех АЦП может работать с внешним тактированием.
У AD7871 можно выбирать выходной формат данных: однословный 14 битный параллельный формат, двухсловный 8 битный параллельный формат и последовательный 14 битный формат. AD7872 имеет только последовательный выходной интерфейс. Эти два прибора могут быть состыкованы интерфейсом со всеми современными микроконтроллерами и DSP.
AD7871 и AD7872 работают от двухполярного источника питания ±5 В и могут производить оцифровку сигналов с амплитудой ±3 В и верхней граничной частотой 41.5 кГц.
В дополнение к традиционным техническим статическим характеристикам, для AD7871 и AD7872 также полностью определены динамические характеристики, включая коэффициент нелинейности и отношение сигнал-шум.
Оба устройства изготовлены по смешанной технологии LC2MOS компании Analog Devices. AD7871 поставляется в 28 выводных PLCC и DIP корпусах. AD7872 поставляется в 16 выводных DIP, герметичных DIP и 16 SOIC корпусах.
