AD7865

14 битный быстродействующий четырехканальный АЦП с одновременной выборкой по обоим каналам

Отличительные особенности:

• Высокоскоростной (1,65 мкс) 12 битный АЦП
• Четыре аналоговых канала с одновременной выборкой
• Четыре УВХ
• Время выборки – 0,35 мкс
• Время преобразования – 2,4 мкс
• Выбор HW/SW последовательности преобразуемых каналов
• Однополярное питание
• Выбор входного динамического диапазона: ±10 В, ± 5В, ±2.5 В от 0 В до 2.5 В и от 0 В до 5 В
• Высокоскоростной параллельный интерфейс, позволяющий осуществлять связь с 3 В микропроцессорами
• Малая потребляемая мощность - 115 мВт
• Режим пониженного потребления - 15 мкВт
• Защита от перегрузки по напряжению аналоговых входов

Применения:

• Управление двигателями переменного тока
• Источники бесперебойного питания
• Системы сбора данных
• Связь

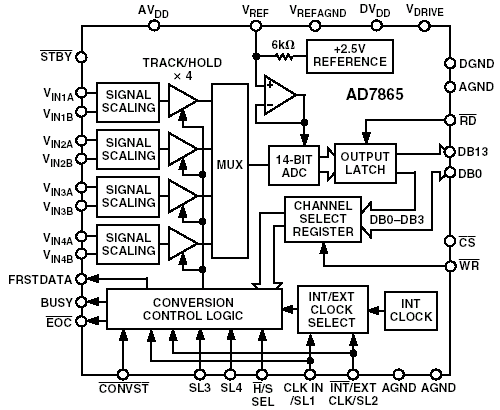

Функциональная схема:

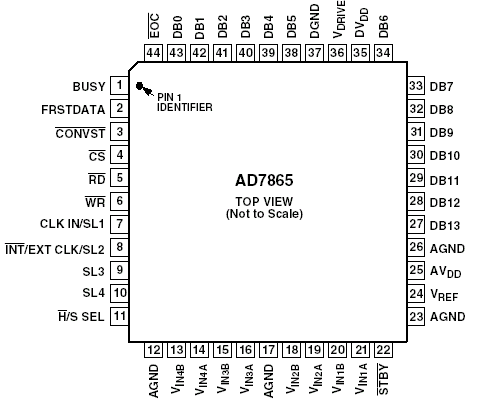

Расположение выводов:

Общее описание:

AD7865- высокоскоростной маломощный двухканальный 14 битный АЦП, который работает от однополярного питания + 5 В. Прибор содержит 2,5 мкс АЦП последовательного приближения, четыре устройства выборки-хранения, встроенный 2,5 В источник опорного напряжения, задающий генератор и высокоскоростной параллельный интерфейс. Выборка и конверсия сигналов во всех четырех каналах происходит одновременно, что позволяет сохранить фазовые соотношения сигналов. Имеются различные модификации прибора, имеющие различные диапазоны входного аналогового сигнала: ±10 В, ±5В, ±2.5 В от 0 В до 2.5 В и от 0 В до 5 В.

Для максимизации скорости преобразования, можно выбрать один из четырех каналов. Выбор можно осуществлять аппаратно (подачей сигналов на соответствующие выводы активизации каналов) или программно (загрузкой соответствующей команды в регистр управления).

По сигналу однократного преобразования nonCONVST УВХ производят одновременную выборку сигналов во всех каналах и начинается их оцифровка. Сигнал nonEOC служит для индикации окончания процессов преобразования в каждом канале. Сигнал BUSY служит для индикации окончания процесса преобразования сигналов во всех каналах.

Данные выдаются по стандартному 14 битному параллельному интерфейсу под управлением стандартных сигналов nonCS и nonRD. Максимальная скорость преобразования в одном канале равняется 350 kSPS. При чтении данных в течение процесса преобразования максимальная скорость преобразования всеми каналами вместе равняется 100 kSPS. Скорость преобразования при чтении данных по окончании преобразования зависит от производительности микропроцессора управления.

Приборы выпускаются в миниатюрном 0,3 дюймовом 44 выводном PQFP корпусе.
