AD7856
14 битный 285 kSPS 5 В 8 канальный аналого-цифровой преобразователь с УВХ
Отличительные особенности:
- Однополярное питание + 5 В
- Быстродействие 285 kSPS
- Четыре псевдо дифференциальных входа или восемь несимметричных входов
- Автоматическая системная и самокалибровка по включению питания
- Малая потребляемая мощность: 60 мВт
- Режим пониженного потребления энергии: 2,5 мкВт
- Гибкий последовательный 8051/ SPI/ QSPI/ µР совместимый интерфейс
- 24-контактный DIP, SOIC и SSOP корпуса
Применения:
- Устройства с автономным питанием
- Контрольно- измерительная аппаратура и системы управления
- Высокоскоростные модемы

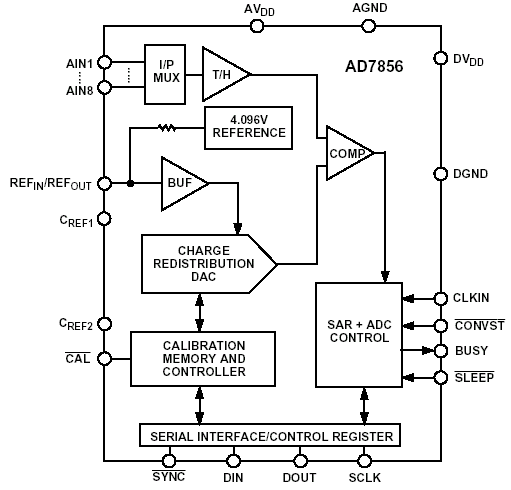

Функциональная схема:
Расположение выводов:
Общее описание:
AD7856 - высокоскоростной маломощный 14 битный АЦП, который работает от однополярного питания 5 В. При включении в АЦП устанавливаются заданные по умолчанию параметры, что позволяет использовать прибор в режиме "только чтение". АЦП имеет опции внутренней и системной калибровки для гарантирования точности преобразования во всем температурном диапазоне в течение длительного времени и ряд опций для применения прибора в устройствах с ограниченным потреблением.
AD7856 может оцифровывать аналоговые сигналы на частоте до 285 кГц. Входное устройство выборки- хранения (УВХ) производит выборку сигнала за 0,5 мкс и имеет псевдо дифференциальный вход. AD7856 имеет входной динамический от 0 В до VREF, выходные данные представлены в прямо двоичном коде. Прибор может оцифровывать сигналы с амплитудой до VDD, и частотой до 10 МГц.
Прибор изготовлен по КМОП технологии, что гарантирует типовую потребляемую мощность 60 мВт в рабочем режиме и 5,1 мВт при скорости преобразования 10 kSPS. Прибор выпускается в 24 выводных DIP, SOIC и SSOP корпусах.
Документация:
| |
 |
319 Kb Engl Описание микросхемы |
|
