AD7485

1 MSPS, 14 битный SAR ADC

Отличительные особенности:

• Высокая скорость передачи данных: 1 MSPS
• Широкая полоса входного аналогового сигнала: 10 МГц
• Превосходная точность статических характеристик
• Гибкий последовательный интерфейс
• Малая потребляемая мощность: 90 мВт (рабочий режим) и 5 мВт (режим останова)
• Дежурный режим: 1 мкA max
• Внутренний источник опорного напряжения + 2.5 В
• Индикация выхода входного сигнала за диапазон

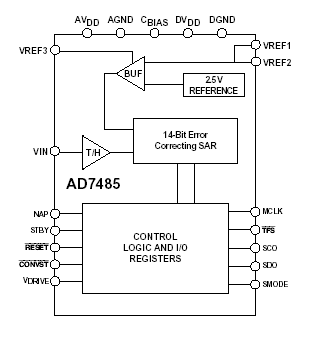

Функциональная схема:

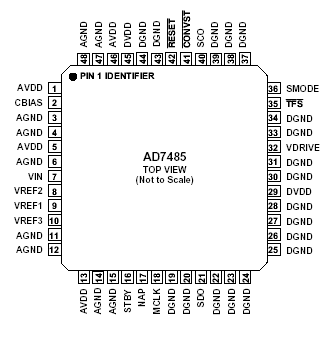

Расположение выводов:

Описание:

AD7485 - 14 битный высокоскоростной маломощный АЦП последовательного приближения. Прибор имеет параллельный интерфейс с пропускной способностью до 1 MSPS. Прибор имеет широкополосное (входная частота - более 10 МГц) устройство выборки- хранения (УВХ) с малым уровнем внутренних шумов.

Процесс преобразования проходит по частному алгоритму последовательного приближения, при котором нет конвейерной задержки в выдаче данных. Входной сигнал выбирается УВХ и начинает преобразовываться по срезу сигнала на выводе nonCONVST. Процесс преобразования тактируется от внутреннего задающего генератора. Выдача данных производится по стандартному параллельному интерфейсу, обеспечивающему совместимость АЦП с микроконтроллерами и DSP.

AD7485 имеет превосходные динамические и статические характеристики. Заводская калибровка приборов гарантирует низкий коэффициент INL и малые ошибки смещения и усиления.

Прибор изготовлен по новейшей технологии, гарантирующей малую потребляемую мощность при высокой скорости преобразования. Потребляемая мощность в нормальном режиме работы составляет всего 70 мВт. Есть два режима пониженного потребления мощности: режим NAP с потреблением 5 мВт, при котором остается активным источник опорного напряжения для быстрой активизации прибора и дежурный режим (Stanby) с потреблением 5 мкВт.

AD7485 имеет встроенный источник опорного напряжения + 2,5 В, но можно использовать и внешнее опорное напряжение 2,5 В. Номинальный диапазон входного аналогового сигнала - от 0 до +2.5 В, но имеющаяся возможность сдвига смещения позволяет сдвигать верхний предел на±200 мВ. Это дает возможность пользователю гибко варьировать нижней границей и средней точкой принимаемых сигналов, что полезно при работе от однополярного источника питания и совместно с операционными усилителями.

AD7485 позволяет пользователю определить выход входного аналогового сигнала за диапазон преобразования при помощи 15- ого бита. Если входной аналоговый сигнал выходит за границу диапазона от 0 В до + 2,5 В, то 15 бит данных устанавливается в логический высокий уровень.

AD7485 работает от однополярного питания от +4.75 В до +5.25 В. Прибор так же имеет вывод VDRIVE, который позволяет пользователю устанавливать уровни напряжения на цифровых выводах для совместимости по уровням с приемником данных. Диапазон питающего напряжения на выводе VDRIVE составляет от + 2.85 В до +5.25 В. Прибор поставляется в 48 выводном LQFP корпусе и предназначен для работы в индустриальном температурном диапазоне от минус 40 °C до +85 °C.
