AD7896

12 битный 8 мкс АЦП с однополярным питанием от 2,7 В до 5.5 В в 8 выводном корпусе

Отличительные особенности:

• Производительность до 100 kSPS
• Высокоскоростной 12 битный 8 мкс АЦП
• 8 выводной Mini-DlP и SOIC корпуса
• Однополярное питание от 2,7 В до +5,5 В
• Высокая скорость, простота использования, последовательный интерфейс
• Встроенное УВХ
• Входной динамический диапазон от 0 до V_DD
• Высокое входное сопротивление
• Малая потребляемая мощность: max 9 мВт

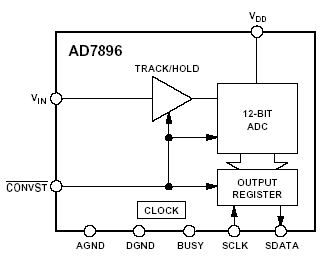

Функциональная схема:

Расположение выводов:

Общее описание:

AD7896 - высокоскоростной 12 битный АЦП, который работает от однополярного источника питания от 2,7 В до +5,5 В и выпускается в 8 выводных mini-DIP и SOIC корпусах. Прибор содержит 8 мкс АЦП последовательного приближения, устройство выборки-хранения, задающий генератор и высокоскоростной последовательный интерфейс.

AD7896 выдает результат преобразования сигналов по высокоскоростному последовательному интерфейсу. Этот двухпроводный последовательный интерфейс имеет последовательный вход тактовых импульсов и последовательный выход данных, синхронизированных с этими внешними тактовыми импульсами.

Дополнительно к традиционно определяемым статическим характеристикам, таким как линейность и абсолютная и относительная ошибки, для AD7896 определены динамические характеристики, такие как коэффициенты нелинейных искажений и шума.

Прибор имеет входной динамический диапазон от 0 до V_DD, работает от однополярного источника питания от 2,7 В до 5,5 В и имеет максимальную потребляемую мощность 9 мВт. Прибору не требуется внешний источник опорного напряжения, так как в качестве опорного напряжения используется напряжение питания.

AD7896 имеет режим высокоскоростного преобразования и, для применения в устройствах с малым потреблением, автоматический режим с пониженным потреблением, в котором по окончании преобразования прибор переходит в ждущий режим, активизируясь только при инициализации следующего преобразования.

Прибор выпускается в миниатюрных 8 выводных 0.3" mini-DIP и SOIC корпусах.
