AD7892
12 битный 600 kSPS LC2MOS АЦП с однополярным питанием
Отличительные особенности:
- Высокоскоростной 12 битный 1,47 мкс АЦП
- Производительность 600 kSPS у AD7892-3
- Производительность 500 kSPS у AD7892-1 и AD7892-2
- Защита входов от перенапряжения (у AD7892-1 и AD7892-3)
- Модификации с различными входными динамическими диапазонами:
± 5 В, ±10 В у AD7892-1
от 0 В до 2.5 В, от 0 В до 5 В у AD7892-2
± 2,5 В у AD7892-3
- Параллельный и последовательный интерфейс
- Встроенное УВХ
- Встроенный ИОН
- Однополярное питание, малая потребляемая мощность- мах 60 мВт

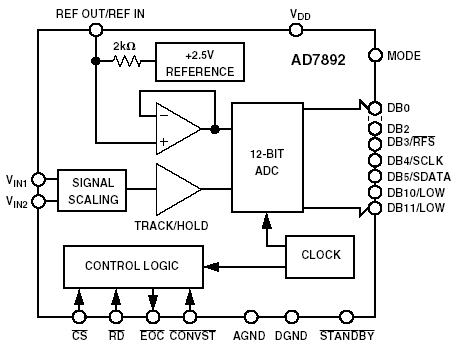

Функциональная схема:

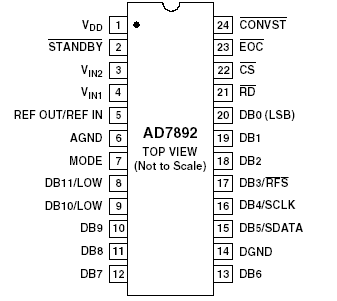

Расположение выводов:
Общее описание:
AD7892 – высокоскоростной маломощный 12 битный АЦП с однополярным питание + 5 В. Прибор содержит устройство выборки-хранения, быстродействующий 1,47 мкс АЦП, 2.5 В источник опорного напряжения (ИОН) и высокоскоростной интерфейс с возможностью изменения формата – параллельным или последовательным. Прибор, в зависимости от модификации, имеет входной динамический диапазон ± 5 В или ±10 В (AD7892-1), от 0 В до 2,5 В, от 0 В до 5 В (AD7892-2) или ± 2,5 В (AD7892-3). Наличие защиты аналоговых входов от перенапряжения дает возможность выдерживать без повреждения входных цепей приборам AD7892-1 и AD7892-3 входные сигналы с динамическим диапазоном ± 17 В и ± 7 В соответственно.
Имеется возможность выбора формата интерфейса связи- параллельный 12 разрядный или последовательный. Стандартные входные сигналы управления и малое время доступа к данным позволяет организовать простой и надежный интерфейс с современными микроконтроллерами или DSP. Высокоскоростной последовательный интерфейс можно подключать непосредственно к микроконтроллерам или DSP.
Дополнительно, к традиционно определенным статическим характеристикам, таким как линейность и абсолютная и относительная ошибки, для AD7892 также определены динамические характеристики, такие как коэффициенты нелинейных искажений и шума.
AD7892 изготовлен по новой комбинированной технологии LC2MOS компании Analog Devices, которая позволяет объединить в одном изделии высокую точность биполярной технологии с малым потреблением КМОП технологии. Прибор выпускается в 24 выводных 0.3" широких пластиковых или герметичных DIP или 24 выводных SOIC корпусах.
