AD7862

12 битный 250 kSPS двухканальный АЦП с одновременной выборкой по обоим каналам

Отличительные особенности:

• Два высокоскоростных 12 битных АЦП
• Четыре аналоговых входа
• Одновременная выборка по обоим каналам
• Время преобразования 4 мкс
• Однополярное питание
• Модификации с различными входными диапазонами:
      ±10 В у AD7862-10
      ±2.5 В у AD7862-3
      от 0 В до 2.5 В у AD7862-2
• Высокоскоростной параллельный интерфейс
• Малая потребляемая мощность - 60 мВт
• Режим пониженного потребления - 50 мкВт
• Защита от перегрузки по напряжению аналоговых входов
• Совместимость по выводам с 14 битным АЦП AD7863

Применения:

• Управление двигателями переменного тока
• Источники бесперебойного питания
• Системы сбора данных
• Связь

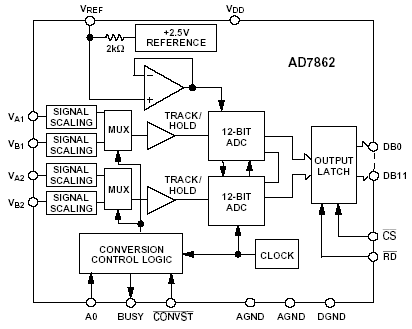

Функциональная схема:

Расположение выводов:

Общее описание:

AD7862 - высокоскоростной маломощный двухканальный 12 битный АЦП, который работает от однополярного питания + 5 В. Прибор содержит два 4 мкс АЦП последовательного приближения, два устройства выборки-хранения, встроенный 2,5 В источник опорного напряжения и высокоскоростной параллельный интерфейс. Есть четыре аналоговых входа, которые сгруппированы в два канала (A и B), выбор которых осуществляется управляющим сигналом на выводе А0. Каждый канал имеет два входа (VA1 и VA2 или VB1 и VB2). Выборка и конверсия сигналов в обоих каналах происходит одновременно, что позволяет сохранить фазовые соотношения сигналов. Имеются различные модификации прибора, имеющие различные диапазоны входного аналогового сигнала: ±10 В у AD7862-10, ±2.5 В у AD7862-3 и 0-2.5 В у AD7862-2. Защита входов от перегрузки по напряжению позволяет выдерживать выход за пределы динамического диапазона амплитуды входного сигнала для указанных выше модификаций: ±17 В, ±7 В или +7 В, соответственно.

По сигналу однократного преобразования nonCONVST УВХ производят одновременную выборку сигналов в обоих каналах и начинается их оцифровка. Сигнал BUSY служит для индикации процесса преобразования сигналов. В зависимости от сигнала выборки канала, при считывании данных сначала выводится код канала VA1 или VB1, во втором цикле выдается результат преобразования сигнала на входе VA2 или VB2. Данные выдаются по стандартному 12 битному параллельному интерфейсу под управлением стандартных сигналов nonCS и nonRD.

В дополнение к обычно указываемым статическим характеристикам, таких как линейность и абсолютная и относительная ошибки, для прибора также определены динамические характеристики: коэффициент нелинейных искажений и коэффициент шума.

AD7862 изготовлен по LC²MOS комбинированной технологии компании Analog Devices, которая позволяет объединить точность биполярной технологии с малым потреблением КМОП технологии. Приборы выпускаются в 28 выводных SSOP, SOIC и DIP корпусах.
