AD7859, AD7859L

12 битные 200 kSPS 8 канальные АЦП с однополярным питание от 3 В до 5 В

Отличительные особенности:

• Однополярное питание от 3 В до 5.5 В
• Производительность AD7859- 200 kSPS; AD7859L-100 kSPS
• Системная калибровка и самокалиробровка при включении
• Малая потребляемая мощность:
      15 мВт у AD7859 при 3 В питании
      5,5 мВт у AD7859L при 3 В питании
• Автоматический переход в режим пониженного (25 мкВт) потребления по окончании преобразования
      1.3 мВт у AD7859 при 10 kSPS
      650 мкВт у AD7859L при 10 kSPS
• Гибкий последовательный 12 / 8 битный интерфейс
• 44 выводные PQFP и PLCC

Применения:

• Устройства с автономным питанием (мини-компьютеры для беспроводной связи, медицинские приборы, системы подвижной радиосвязи)
• Контрольно-измерительная аппаратура и системы управления
• Высокоскоростные модемы

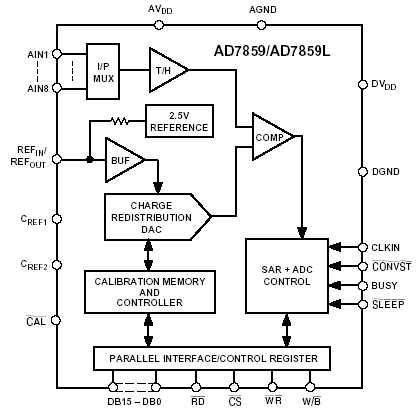

Функциональная схема:

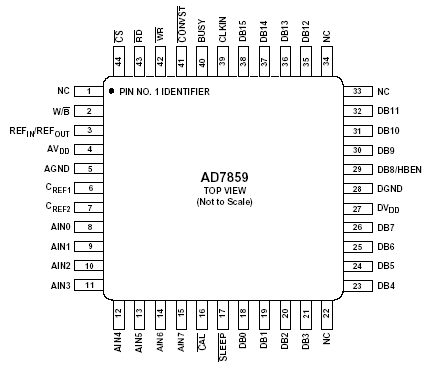

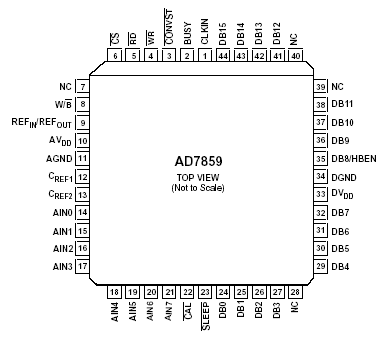

Расположение выводов:

Общее описание:

AD7859/AD7859L - высокоскоростные маломощные 12 битные АЦП, которые работают от однополярного питания от 3 В до 5 В; AD7859 оптимизирован с точки зрения быстродействия, а AD7859L - с точки зрения потребления. При включении АЦП имеют заранее определенные характеристики, что позволяет им работать в режиме "только для чтения". АЦП имеют внутреннюю самокалибровку и системную калибровку для гарантирования точности характеристик преобразования независимо от времени службы прибора и температуры окружающей среды, кроме того приборы имеют режим пониженного потребления для применения в устройствах с автономным питанием.

AD7859 имеет частоту преобразования 200 кГц, в то время как AD7859L - только 100 кГц. Входной каскад производит выборку сигнала за 500 нс и имеет псевдо дифференциальную структуру. Диапазон входного аналогового сигнала лежит в пределах от 0 до V_REF при униполярном опорном напряжении и от – V_REF/2 до + V_REF/2 при двухполярном опорном напряжении. Сигнал кодируется и дополнительным двоичным кодом. Диапазон входного аналогового сигнала может быть увеличен до напряжения питания. Приборы способны оцифровывать сигналы с верхней граничной частотой до 100 кГц.

Приборы изготавливаются по технологии КМОП, которая гарантирует малую потребляемую мощность: типовое значение в рабочем режиме - 5,4 мВт и 3,6 мкВт в режиме пониженного потребления. Приборы выпускаются в 44 выводных PQFP и PLCC корпусах.

Документация:

470 Kb Engl Предварительное описание микросхемы
