AD7853, AD7853L

12 битные 200 kSPS АЦП с однополярным питание от 3 В до 5 В

Отличительные особенности:

• Однополярное питание от 3 В до 5.5 В
• Производительность:
      AD7853- 200 kSPS
      AD7853L-100 kSPS
• Системная калибровка и самокалиробровка при включении
• Малая потребляемая мощность:
      12 мВт у AD7853 при 3 В питании
      4,5 мВт у AD7853Lпри 3 В питании
• Автоматический переход в режим пониженного (25 мкВт) потребления по окончании преобразования
• Гибкий последовательный 8051/SPI / QSPI / ?P совместимый интерфейс
• 24 выводные DIP, SOIC и SSOP корпуса

Применения:

• Устройства с автономным питанием (мини-компьютеры для беспроводной связи, медицинские приборы, системы подвижной радиосвязи)
• Контрольно-измерительная аппаратура и системы управления
• Высокоскоростные модемы

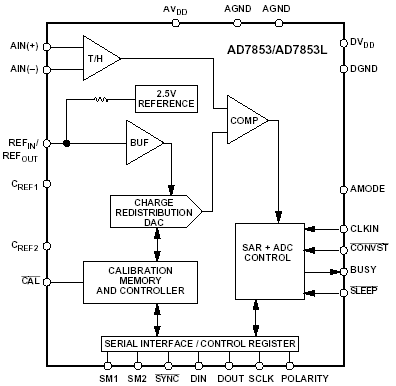

Функциональная схема:

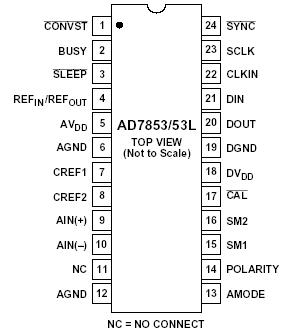

Расположение выводов:

Общее описание:

AD7853/AD7853L - высокоскоростные маломощные 12 битные АЦП, которые работают от однополярного питания от 3 В до 5 В; AD7853 оптимизирован с точки зрения быстродействия, а AD7853L - с точки зрения потребления. При включении АЦП имеют заранее определенные характеристики, что позволяет им работать в режиме "только для чтения". АЦП имеют внутреннюю самокалибровку и системную калибровку для гарантирования точности характеристик преобразования независимо от времени службы прибора и температуры окружающей среды, кроме того приборы имеют режим пониженного потребления для применения в устройствах с автономным питанием.

AD7853 имеет частоту преобразования 200 кГц, в то время как AD7853L - только 100 кГц. Входной каскад производит выборку сигнала за 500 нс и имеет псевдо дифференциальную структуру. Диапазон входного аналогового сигнала лежит в пределах от 0 до V_REF и кодируется прямым или дополнительным двоичным кодом. Диапазон входного аналогового сигнала может быть увеличен до напряжения питания. Приборы способны оцифровывать сигналы с верхней граничной частотой до 100 кГц.

Приборы изготавливаются по технологии КМОП, которая гарантирует малую потребляемую мощность: типовое значение в рабочем режиме - 4,5 мВт и 1.15 мкВт в режиме пониженного потребления при производительности 10 kSPS при 3 В питании. Приборы выпускаются в 24 выводных 0.3 дюймовых широких DIP корпусах и в 24 выводных миниатюрных SOIC и SSOP корпусах.
