AD7843
Аналого- цифровой преобразователь для сенсорных экранов
Характеристики:
- Четырехпроводный Touch Screen интерфейс
- Частота преобразования 125 kSPS
- Малая потребляемая мощность- 1,37 мВт при 125 kSPS и питании 3,6 В
- Однополярное питание от 2,2 В до 5,25 В
- Высокоскоростной интерфейс
- Программируемое 8 или 12 битное разрешение
- Два вспомогательных аналоговых входа
- Потребление в ждущем режиме на более 1 мкА
- 16 выводные QSOP и TSSOP корпуса
Применение:
- Personal Digital Assistants
- Промышленные контроллеры
- Медицинская техника
- Интерактивные информационные терминалы

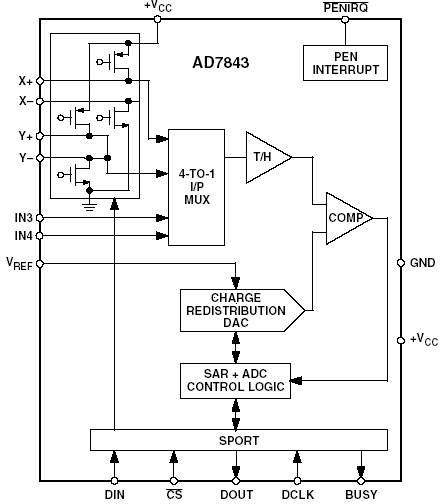

Функциональная схема:
Расположение выводов:
Общее описание:
AD7843 - 12 битный АЦП последовательного приближения с синхронным последовательным интерфейсом и низким сопротивлением открытых ключей для управления сенсорным экраном. Прибор работает от однополярного источника питания от 2.2 В до 5.25 В и имеет скорость преобразования более 125 kSPS.
Внешнее опорное напряжения, необходимое для работы AD7843, может быть от 1 В до +VCC, при этом входной аналоговый сигнал должен лежать в диапазоне от 0 В до VREF. Прибор имеет дежурный режим с током потребления менее 1 мкА.
Прибор поставляется в 16 выводном 0.15" квадратном корпусе QSOP и 16 выводном тонком миниатюрном корпусе TSSOP. Так же смотри однотипный прибор AD7873. Он имеет те же характеристики, плюс дополнительные функциональные возможности такие, как встроенный температурный датчик с температурным диапазоном от -40°C до 85°C, встроенный источник опорного напряжения 2.5 В и измеритель напряжения батареи питания и усилия нажатия.
Документация:
| |
 |
197 Kb Engl Предварительное описание микросхемы |
|
