AD7729

Сдвоенный сигма- дельта модулятор со вспомогательным АЦП

Отличительные особенности:

• Напряжение питания +3 В
• Основной последовательный порт BSPORT
• Каналы АЦП
      Два 15 битных сигма- дельта АЦП
      Цифровые FIR фильтры
      64 дБ SNR
      Скорость выходного слова 270.83 кГц
      Двоично дополнительный код
      Встроенная калибровка смещения
      Режим пониженного потребления энергии
• Вспомогательный цифро-аналоговый преобразователь
• Вспомогательный последовательный порт (ASPORT)
• Встроенный ИОН
• Малая потребляемая мощность
• 28 выводные TSSOP и SOIC корпуса

Применения:

• Базовые станции GSM связи
• Пэйджеры

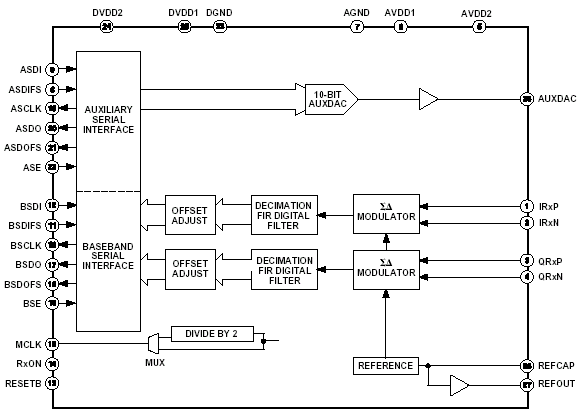

Функциональная схема:

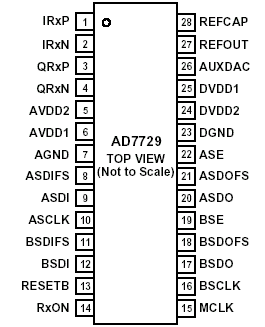

Расположение выводов:

Общее описание:

Это монолитный 3 В маломощный КМОП прибор с двумя каналами и каскадами обработки аналогового сигнала. Тракт приема содержит два высококачественных сигма-дельта АЦП с цифровыми фильтрами. Для обоих АЦП используется одно и тоже опорное напряжение.

В приборе содержится контрольный ЦАП для реализации различных функций, таких как АПЧ. Вспомогательные функции доступны через вспомогательный порт (ASPORT).

Прибор поставляется в 28 выводных TSSOP и SOIC корпусах.

Документация:

154 Kb Engl Описание микросхемы
