AD7725

16 битный сигма-дельта АЦП с программируемым почтовым процессором

Отличительные особенности:

• Программируемый фильтр - любая FIR и/или IIR характеристика до 108 сигналов
• Создание полиномов до 8-ого порядка
• Программируемое масштабирование размера и скорости выходного слова
• Гибкие режимы программирования - начальная загрузка заданного по умолчанию внутреннего фильтра, загрузка от DSP или внешней EPROM по последовательному или параллельному интерфейсу
• Максимальная частота основного тактового генератора 14.4 МГц
• От 0 до +4 В (несимметричный) или ± 2 В (симметричный) входной диапазон
• Напряжение питания: AV_DD, DV_DD: +5 В± 5 %
• Встроенный источник опорного напряжения 2.5 В
• 44 выводной PQFP корпус

Применение

• Радары
• Сонары
• Медицинская связь

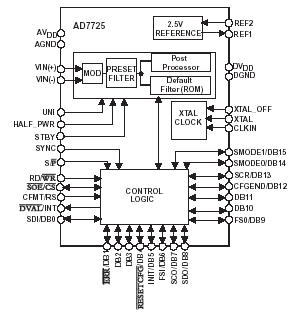

Функциональная схема:

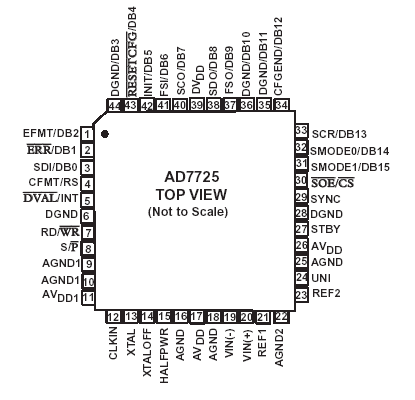

Расположение выводов:

Общее описание:

AD7725 - законченный 16 разрядный сигма- дельта АЦП с программируемыми условиями обработки сигналов. Сигнал с выхода модулятора поступает на трехкаскадный фильтр с конечной импульсной характеристикой (FIR), задаваемой пользователем. Почтовый процессор имеет вычислительную мощность обработки до 130 миллионов выборок (МАС) в секунду. Пользователь имеет полный контроль над выходом фильтра, его коэффициентами фильтрации и коэффициентом передачи.

Почтовый процессор имеет сигнальные характеристики, которые могут быть запрограммированы через параллельный или последовательного интерфейса. Почтовый процессор может быть запрограммирован на загрузку полинома фильтра, использование загруженного по умолчанию фильтра или на использование фильтра, заданного пользователем в форме конфигурационного файла. Определяемый пользователем фильтр может быть загружен от DSP или внешней последовательной EPROM. Файл конфигурации может быть сгенерирован, используя программу разработки цифровых фильтров, называемую 'Filter Wizard', который доступен на сайте разработчика Systolix ( www.Systolix.CO.uk). Эта программа позволяет пользователю проектировать различные типы фильтров и генерирует соответствующий конфигурационный файл, который будет загружаться в почтовый процессор.

AD7725 обеспечивает 16- разрядное преобразование входных сигналов с полосой до 350 кГц и скорость выдачи выходных данных до 900 кГц. Скорость преобразования входного сигнала устанавливается частотой встроенного кварцевого генератора или внешних тактовых импульсов.

Прибор имеет встроенный прецизионный источник опорного напряжения для АЦП + 2.5 В. Имеется возможность подключения встроенного или внешнего источника опорного напряжения для конвертера.

Прибор поставляется в 44 выводном PQFP корпусе и предназначен для работы в индустриальном температурном диапазоне от минус 40°С до + 85°С.

Документация:

306 Kb Engl Предварительное описание микросхемы
