AD7708, AD7718

8-/10- канальный низковольтный маломощный S-D АЦП

Отличительные особенности:

• 8-/10- канальный S-D АЦП с высоким разрешением     AD7708 имеет разрешающую способность 16 бит     AD7718 имеет разрешающую способность 24 бита
• Фабричная калибровка
• Установка цикла однократного преобразования
• Программируемый коэффициент усиления
• Режекция одновременно частот 60 Гц и 50 Гц
• Технология VREF SELECT, дающая возможность производить абсолютные и относительные измерения
• Функционирование может быть оптимизировано с точки зрения
      эффективности аналогового тракта (nonCHOP = 0) или
      эффективности пропускной способности (nonCHOP = 1)
• Интерфейс - 3 - проводный SPI, QSPI, MICROWIRE и DSP - совместимый интерфейс
• Триггер Шмитта на входе SCLK
• Питание
      Однополярное питание 3 В и 5 В
      Потребление: 1.28 мА (типовое значение) при 3 В
      Режим пониженного потребления мощности: 30 мкА (генератор 32 кГц запущен)
• Встроенные модули
      Входной буфер с диапазоном "от шины до шины" и усилитель с программируемым коэффициентом усиления (PGA)
      2 битный цифровой порт

Применения:

• Управление производственными процессами
• Контрольно-измерительная аппаратура
• Датчики давления
• Переносная контрольно-измерительная аппаратура
• Мощные передатчики

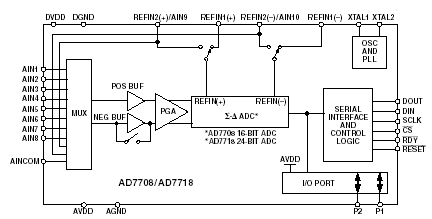

Функциональная схема:

Расположение выводов:

Описание:

AD7708/AD7718- законченные аналоговые приборы для применения в устройствах низкочастотных измерений. AD7718 содержит 24 битный S-D АЦП с PGA и может быть сконфигурирован как 4/5 канальный полностью дифференциальный или псевдо дифференциальный 8/10 канальный АЦП. Два вывода прибора могут быть сконфигурированы как входы опорного напряжения или как входы аналоговых сигналов. AD7708 - 16 разрядная версия AD7718. Входной сигнал в диапазоне от 20 мВ до 2.56 В может быть непосредственно преобразован непосредственно этими АЦП. Сигналы могут быть преобразованы непосредственно от преобразователя без необходимости создания специальных условий.

Прибор работает от 32 кГц тактового генератора со схемой фазовой автоподстройки частоты, вырабатывающего сетку необходимых тактовых частот. Скорость передачи данных задается программно. "Peak-to peak" разрешающая способность прибора изменяется программируемыми коэффициентом усиления и скоростью передачи данных.

Прибор работает от однополярного источника питания 3 В или 5 В. При 3 В питании типовое значение потребляемой мощности составляет 3,84 мВт. Оба прибора имеют совместимость по выводам, что позволяет увеличивать разрешающую способность тракта с 16 до 24 бит без изменения аппаратной части. AD7708/AD7718 производятся в 28 выводных TSSOP и SOIC корпусах.

Документация:

328 Kb Engl Предварительное описание микросхемы
