AD7707

3/5 В 1 мВт 3- канальный 16 битный сигма-дельта АЦП с входным диапазоном ± 10 В

Отличительные особенности:

• АЦП со сбалансированной накачкой
• 16 битное разрешение
• Коэффициент нелинейности 0.003 %
• Высоковольтный (± 10 В) и низковольтный (± 10 мВ) входные каналы
• Биполярный ± 100 мВт входной канала, не требующий накачки
• Программируемый коэффициент усиления от 1 до 128
• Трехпроводный последовательный SPI, QSPI, MICROWIRE и DSP совместимый интерфейс
• Вход тактовых импульсов с триггером Шмитта
• Возможность буферизации входного аналогового сигнала
• Однополярное питание от 2.7 В до 3.3 В или от 4.75 В до 5.25 В
• Рассеиваемая мощность при 3 В питании - менее 1 мВт
• Ток потребления в дежурном режиме - не более 8 мкА
• 20 выводные SOIC и TSSOP корпуса

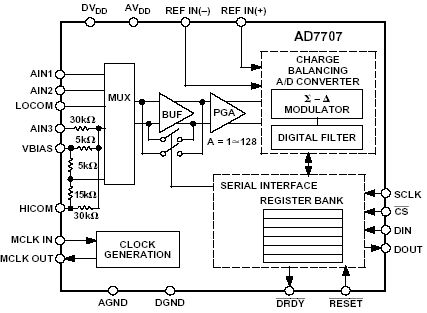

Функциональная схема:

Расположение выводов:

Общее описание:

AD7707 - законченный прибор для применения в задачах низкочастотного измерения. Этот 3 канальный прибор может подключаться непосредственно к источнику сигнала и производить оцифровку аналогового сигнала. Это сигма- дельта 16 битный АЦП, гарантирующий отсутствие потери кодов. Выбранный входной сигнал поступает на усилитель с программируемым коэффициентом усиления, а с его выхода- на аналоговый модулятор. Сигнал с выхода модулятора поступает на внутренний цифровой фильтр. Предыдущее значение фильтра может быть перенесено из внутреннего управляющего регистра, что позволяет регулировать порог отсечки фильтра и частоту обновления.

AD7707 работает от однополярного питания от 2.7 В до 3.3 В или от 4.75 В до 5.25 В. AD7707 имеет два псевдо дифференциальных низковольтных входа, один высоковольтный дифференциальный вход и дифференциальный вход опорного напряжения. Диапазон входного сигнала при 5 В питании и опорном напряжении 2,5 В может изменяться от 0 - 20 мВ до 0 - 2.5 В. Прибор может обрабатывать и двухполярные сигналы в диапазоне от ± 20 мВ до ± 2,5 В при подаче соответствующего опорного напряжения на вывод LCOM. AD7707 при однополярном 3 В питании и опорном напряжении 1.225 В может работать с сигналами в диапазоне от 0- 10 мВ до 0- 1,225 В. Диапазон двухполярного сигнала в этом случае может быть от ± 10 мВ до ± 1,225 В.

Высоковольтный канал может обрабатывать сигналы с диапазонами ± 10 В, ± 5 В, от 0 В до + 10 В и от 0 В до + 5 В.

AD7707 идеально подходит для использования в миниатюрных, микроконтроллерных или DSP системах. Он имеет гибкий последовательный трехпроводный интерфейс. При помощи этого интерфейса могут быть выбраны коэффициент усиления, полярность сигнала и частота дискретизации. Прибор содержит внутреннюю калибровку и системную градуировку для устранения ошибки усиления и смещения.

Прибор изготовлены по КМОП технологии, что гарантирует малое потребление- типовая потребляемая мощность в дежурном режиме равна 20 мкВт. Прибор выпускается в 20 выводных 0.3 дюймовых SOIC корпусах, а также в 20 выводных TSSOP корпусах.

Документация:

342 Kb Engl Описание микросхемы
