AD7705, AD7706

3/5 В 1 мВт 2-/3- канальные 16 битные сигма-дельта АЦП

Отличительные особенности:

• AD7705: двухканальный АЦП с дифференциальными входами
  AD7706: трехканальный АЦП с псевдо дифференциальными входами
• 16 битное разрешение
• Коэффициент нелинейности 0.003 %
• Программируемый коэффициент усиления от 1 до 128
• Трехпроводный последовательный SPI, QSPI, MICROWIRE и DSP совместимый интерфейс
• Вход тактовых импульсов с триггером Шмитта
• Возможность буферизации входного аналогового сигнала
• Однополярное питание от 2.7 В до 3.3 В или от 4.75 В до 5.25 В
• Рассеиваемая мощность при 3 В питании - менее 1 мВт
• Ток потребления в дежурном режиме - не более 8 мкА
• 16 выводные DIP, SOIC и TSSOP корпуса

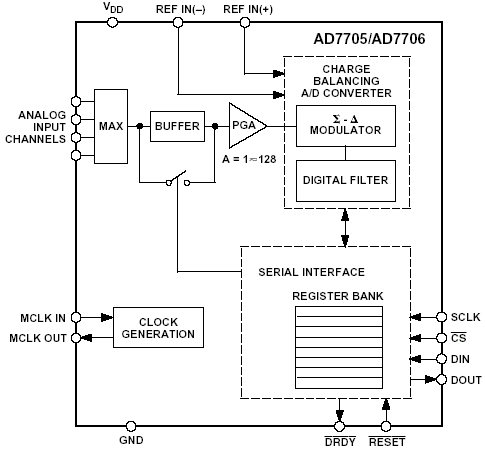

Функциональная схема:

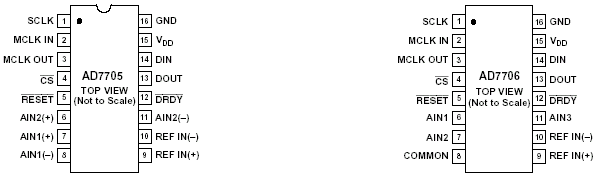

Расположение выводов:

Общее описание:

AD7705/AD7706 - законченные приборы для применения в задачах низкочастотного измерения. Эти 2/3 канальные приборы могут подключаться непосредственно к источнику сигнала и производить оцифровку аналогового сигнала. Это сигма- дельта 16 битные АЦП, гарантирующие отсутствие потери кодов. Выбранный входной сигнал поступает на усилитель с программируемым коэффициентом усиления, а с его выхода- на аналоговый модулятор. Сигнал с выхода модулятора поступает на внутренний цифровой фильтр. Предыдущее значение фильтра может быть перенесено из внутреннего управляющего регистра, что позволяет регулировать порог отсечки фильтра и частоту обновления.

AD7705/AD7706 работают от однополярного питания от 2.7 В до 3.3 В или от 4.75 В до 5.25 В. AD7705 имеет два канала с полностью дифференциальными входами, в то время как AD7706 - три канала с псевдо дифференциальными входами. Оба устройства имеют дифференциальный вход опорного напряжения. Диапазон входного сигнала для обоих приборов при 5 В питании и опорном напряжении 2,5 В может изменяться от 0 - 20 мВ до 0 - 2.5 В. Приборы могут обрабатывать и двухполярные сигналы в диапазоне от ± 20 мВ до ± 2,5 В при подаче соответствующего опорного напряжения на вывод AIN- у AD7705 или на вывод COMMON у AD7706. AD7705/AD7706 при однополярном 3 В питании и опорном напряжении 1.225 В могут работать с сигналами в диапазоне от 0- 10 мВ до 0- 1,225 В. Диапазон двухполярного сигнала в этом случае может быть от ± 10 мВ до ± 1,225 В.

AD7705/AD7706 идеально подходят для использования в миниатюрных, микроконтроллерных или DSP системах. Они имеют гибкий последовательный трехпроводный интерфейс. При помощи этого интерфейса могут быть выбраны коэффициент усиления, полярность сигнала и частота дискретизации. Приборы содержат внутреннюю калибровку и системную градуировку для устранения ошибки усиления и смещения.

Приборы изготовлены по КМОП технологии, что гарантирует малое потребление- типовая потребляемая мощность в дежурном режиме равна 20 мкВт. Приборы выпускаются в 16 выводных 0.3 дюймовых DIP и SOIC корпусах, а также в 16 выводных TSSOP корпусах.

Документация:

284 Kb Engl Описание микросхемы
