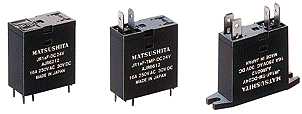

    Реле серии JR

    аналоги

    ПЛОСКОЕ КОМПАКТНОЕ СИЛОВОЕ РЕЛЕ

    ХАРАКТЕРИСТИКИ

    • Типы с катушкой на переменный ток и сильноточный тип (16 A)

    • Расстояние между контактами и катушкой: 8 мм

    • Высокое напряжение пробоя между контактами и катушкой 10,000 V

    • Большой ток пробоя: 1 НО: 111 A (TV-5),

    • Доступны также типы"TM" и "TMP"

    • Соответствует TUV

    Спецификация...

    ТИПОВЫЕ ПРИМЕНЕНИЯ

    • Микроволновые печи
    • Холодильники
    • Офисная техника
    • Кондиционеры
    • Телевизоры

    ТИПЫ

    • Сильноточный тип

    1. Для монтажа на печатную плату
    Тип контактов Напряжение на катушке Тип реле
    1 НО 5 V DC JR1aF-DC5V
    6 V DC JR1aF-DC6V
    12 V DC JR1aF-DC12V
    24 V DC JR1aF-DC24V
    48 V DC JR1aF-DC48V

    2. Тип "TMP"
    Тип контактов Напряжение на катушке Тип реле
    1 НО 5 V DC JR1aF-TMP-DC5V
    6 V DC JR1aF-TMP-DC6V
    12 V DC JR1aF-TMP-DC12V
    24 V DC JR1aF-TMP-DC24V
    48 V DC JR1aF-TMP-DC48V

    3. Тип "TM"
    Тип контактов Напряжение на катушке Тип реле
    1 НО 5 V DC JR1aF-TM-DC5V
    6 V DC JR1aF-TM-DC6V
    12 V DC JR1aF-TM-DC12V
    24 V DC JR1aF-TM-DC24V
    48 V DC JR1aF-TM-DC48V

    Катушка на переменный ток
    1 НО 115 V AC JR1a-TM-AC115V

    1. Стандартная упаковка картон: 100 шт., коробка 500 шт.

    ХАРАКТЕРИСТИКИ КАТУШЕК ПРИ 20°C
    Тип контактов Номинальное напряжение Напряжение срабатывания,
    (макс.)    		 Напряжение отпускания,
    (мин.)    		 Сопротивление катушки,
    ohm (± 10%)    		 Номинальный ток,
    mA (± 10%)    		 Номинальная мощность,
    mW    		 Макс. допустимое напряжение,
    (при 70°C)
    1 НО 5 V DC 4.0 V DC 0.5 V DC 47 106 530 5.5 V DC
    6 V DC 4.8 V DC 0.6 V DC 68 88 530 6.6 V DC
    12 V DC 9.6 V DC 1.2 V DC 270 44 530 13.2 V DC
    24 V DC 19.2 V DC 2.4 V DC 1,100 22 530 26.4 V DC
    48 V DC 38.4 V DC 4.8 V DC 4.350 11 530 52.8 V DC
    *115 V AC 92 V AC 34.5 V AC - 7.8/9.1
    (60 Hz)/(50 Hz)    		 0.9/1.1 VA
    (60 Hz)/(50 Hz)    		 126.5V AC
    (at 20°C 68°F)

    Примечания:

    Сопротивление катушки изменяется в пределах ± 10% до 1,000 ohm и ± 15% свыше 1,000 ohm.
    Изменение температуры окружающего воздуха ± 1°C влияет на изменение сопротивления катушки на ± 0.4%.
    *Тип на переменный ток 100 V доступен только в версии JR1a-TM.

    Документация производителя (в формате pdf, 106кб)
