KX-MC
Кварцевые резонаторы МГц диапазона для поверхностного монтажа
Отличительные особенности:
- Номиналы частот стандартных поставок
| 3,686400 |
4,000000 |
4,915200 |
7,372800 |
8,000000 |
9,830400 |
|
| 11,059200 |
12,000000 |
14,318180 |
14,745600 |
16,000000 |
19,660800 |
|
| 24,000000 |
|
|
|
|
|
МГц |
- Поставка остальных номиналов под заказ.
- Два расширенных диапазона рабочих температур (под заказ).
- Различные значения емкости нагрузки (под заказ).
- Малое динамическое сопротивление.
Технические параметры кварцевого резонатора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
3. 5 … 60 |
| Режим работы |
|
Основная, |
3,5 … 40 МГц |
| 3-я гармоника, |
35 … 70 МГц |
| Рабочая температура |
°С |
KX-MC |
-20 … +70 |
| KX-MCT |
-40 … +85 |
| KX-MCE |
-40 … +105 |
| Точность настройки частоты (при Т=25°С) |
ppm |
стандарт |
±50 |
| Изменение частоты в интервале температур -20 … +70°С |
ppm |
стандарт |
±50 |
| Изменение частоты в интервале температур -40…+85°С |
ppm |
стандарт |
±100 |
| Изменение частоты в интервале температур -40 … +105°С |
ppm |
стандарт |
±120 |
| Долговременное изменение частоты (за первый год) |
ppm |
стандарт |
±5 |
| Емкость нагрузки CL |
пФ |
стандарт |
16 |
| под заказ |
12…20 |
| Шунтирующая емкость СО |
пФ |
|
7 |
| Динамическое сопротивление R1 |
Ом |
3,5 … 4 МГц |
120 |
| 4 … 6 МГц |
100 |
| 6 … 8 МГц |
50 |
| 8 … 10 МГц |
40 |
| 10 … 40 МГц |
30 |
3-я гармоника
35 … 40 МГц |
80 |
3-я гармоника
40 … 50 МГц |
50 |
3-я гармоника
50 … 70 МГц |
100 |
| Рассеиваемая мощность |
мВт |
|
0,1 |
| Размеры |
мм |
длина |
13,0 |
| ширина |
4,7 |
| высота |
4,1 |
| Площадь на плате |
мм2 |
|
61,1 |

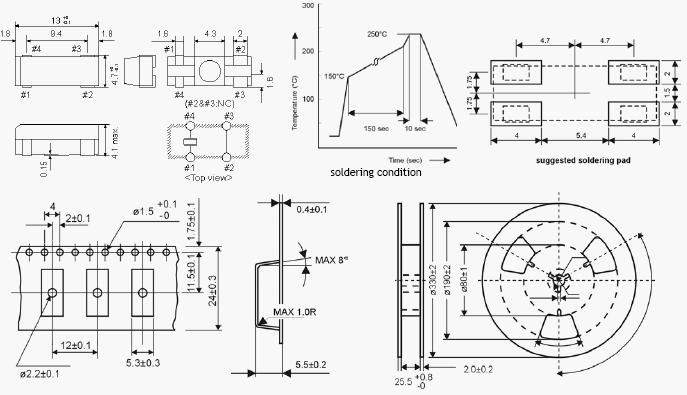

Габаритные размеры и расположение выводов:
